第9章-Deployment镜像变更和滚动更新

本章要点
Deployment 镜像的变更和回滚
Deployment 镜像的滚动更新

11. Deployment镜像变更

当一个容器镜像有了新版本，我该如何将其应用到现有的 Deployment 及其 Pod 当中呢？难道要整个删了重建？

在开始实验之前，我们先下载几个不同版本的nginx镜像：

# 已经有的镜像 就不用重复下载了
ctr -n k8s.io i pull docker.io/library/nginx:latest
ctr -n k8s.io i pull docker.io/library/nginx:1.9

ctr -n k8s.io i pull docker.io/library/nginx:1.8
ctr -n k8s.io i pull docker.io/library/nginx:1.7.9

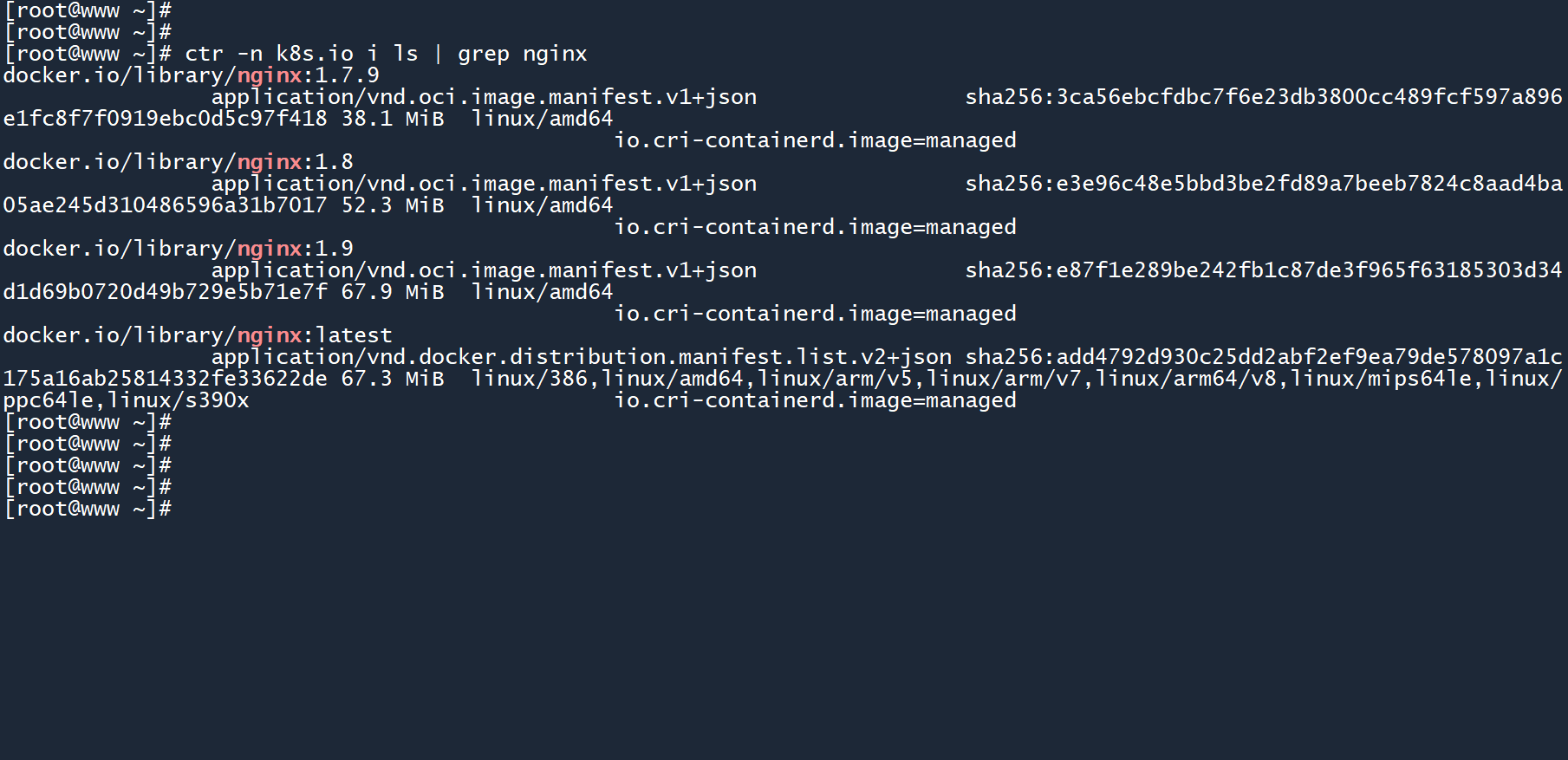

当前已经拥有了四个不同版本的nginx镜像。

ctr -n k8s.io i ls | grep nginx

1.11.1 变更Deployment镜像的三种方式

和修改 Deployment 的副本数一样，修改镜像的方式也有三种：

• 通过命令行修改
• 通过kubectl edit编辑 Deployment 的运行信息
• 修改原始 yaml 配置文件，然后通过kubectl apply更新配置

但在这里，将仅介绍第一种方式——通过命令行修改 Deployment 的镜像。这是因为，通过命令行修改镜像时可以产生镜像变更历史记录，这对于回滚镜像有着至关重要的作用。

在这之前，我们先创建一个 Deployment：

# deploy-update.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
  name: deploy-update
spec:
  replicas: 2
  selector:
    matchLabels:
      app: update
  template:
    metadata:
      labels:
        app: update
    spec:
      containers:
      - image: nginx:latest
        imagePullPolicy: IfNotPresent
        name: nginx

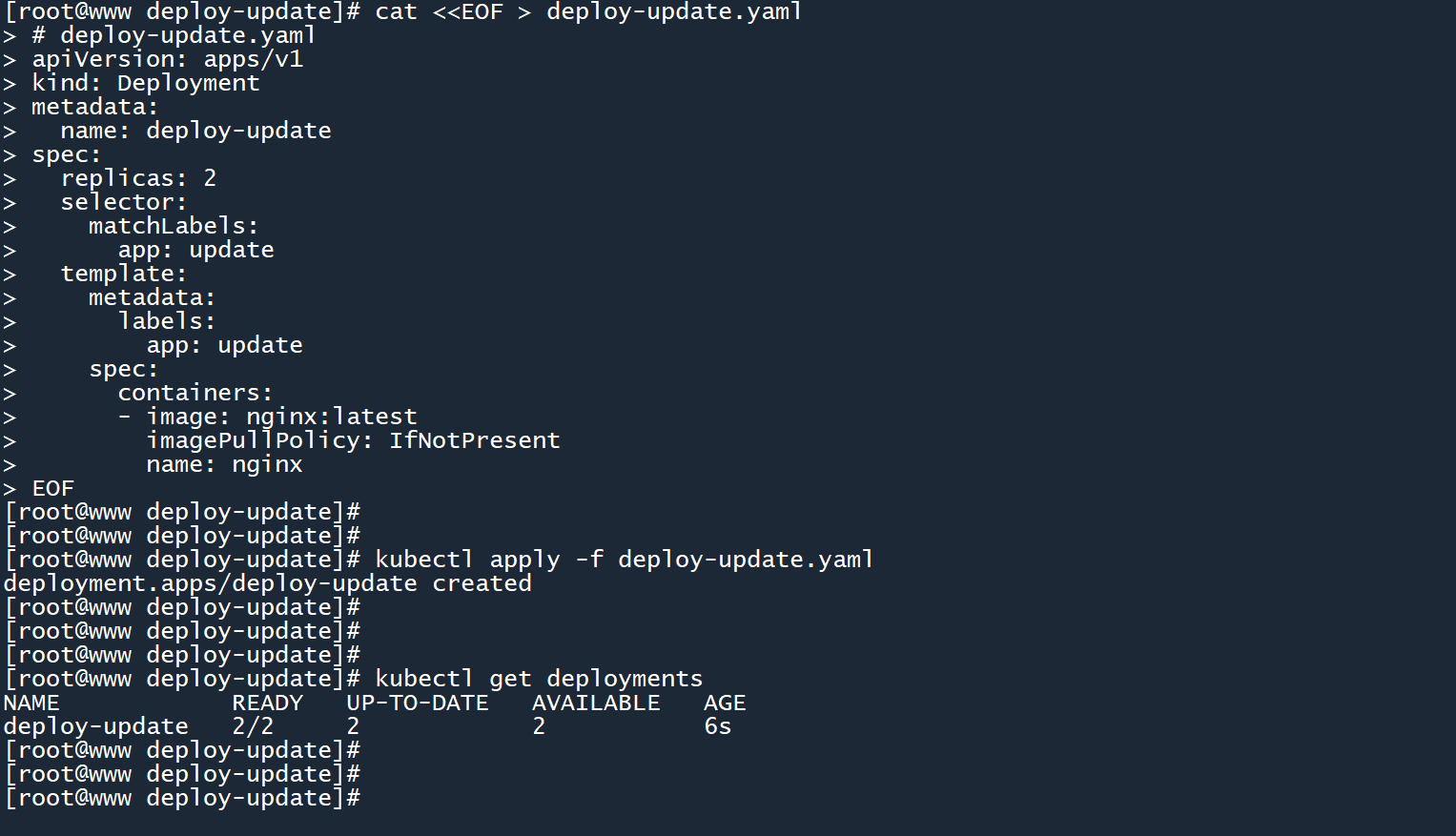

创建这个控制器：

kubectl apply -f deploy-update.yaml

1.21.2 通过命令行变更镜像

1.2.11.2.1 变更镜像

基本语法：

• --record：记录镜像变更信息

kubectl set image deployment <控制器名称> <容器名称>=<新镜像> --record

如果不添加--record选项，则当前变更会在历史记录中显示为<none>（空），所以推荐每次都加上该选项。

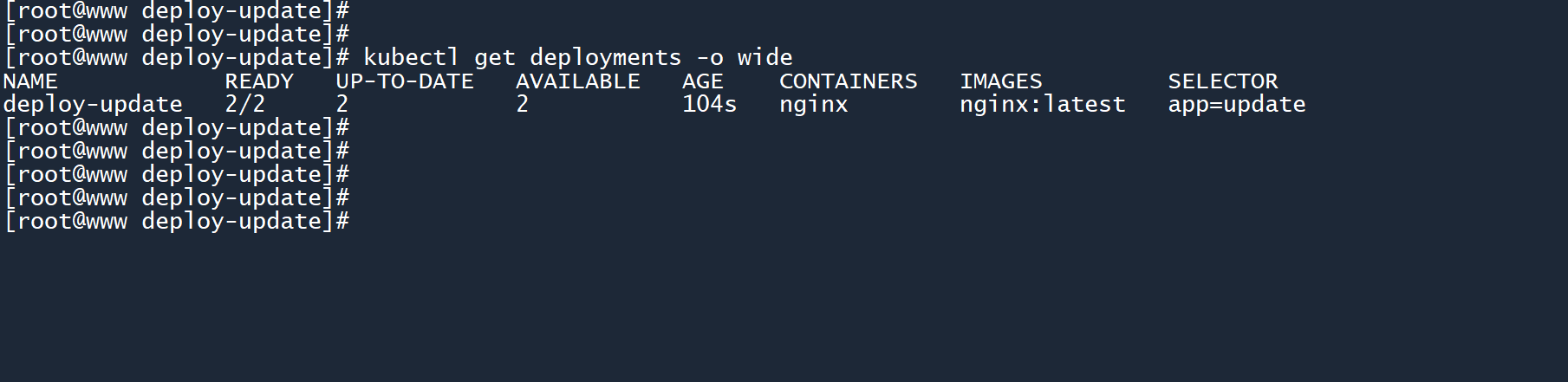

1、我们可以通过-o wide选项来列出 deployment 的详细信息：

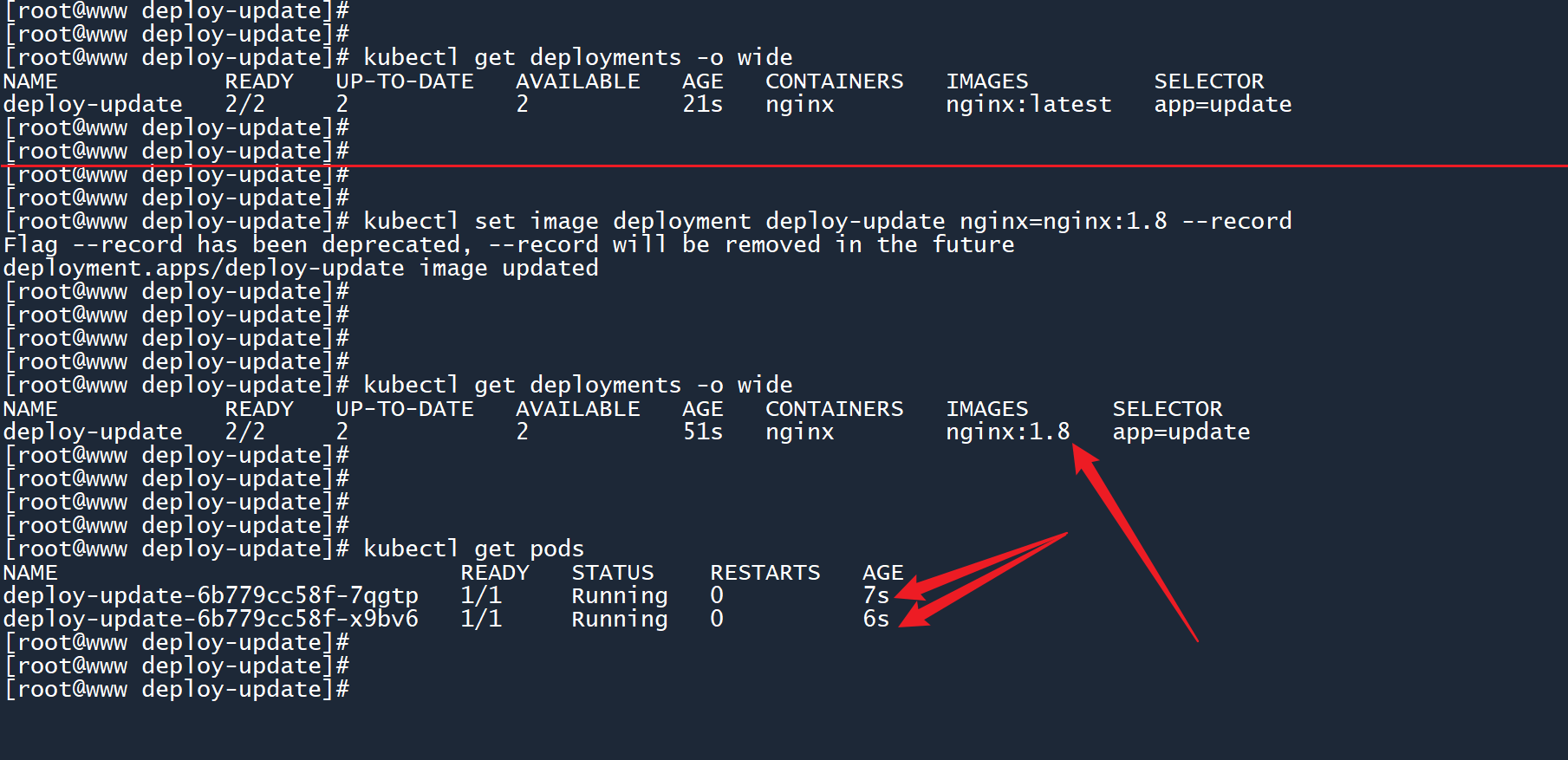

kubectl get deployments -o wide

多出了三列信息：

• “CONTAINERS”：容器名称
• “IMAGES”：当前使用的镜像
• “SELECTOR”：通过哪些标签来追踪 Pod

2、然后通过命令kubectl set image将这个 deployment 的镜像变更为nginx:1.8，同时使用--record选项来记录本次变更：

kubectl set image deployment deploy-update nginx=nginx:1.8 --record

命令执行成功，该 deployment 的镜像变更为了nginx:1.8，随后它会删除之前的 Pod，并使用新镜像创建两个新的 Pod。

在不删除控制器的情况下，我们成功更换了 Pod 所使用的镜像版本。

同时，在执行命令之后，你可能会看到一条突兀的提示信息：

Flag --record has been deprecated, --record will be removed in the future

选项 --record 已被弃用，--record 将在未来被删除

这其实是高版本 k8s 的一个改动，选项--record即将被移除。你不必担心，因为我将在后面介绍一个替代方案。

1.2.21.2.2 查看镜像变更记录

基本语法：

kubectl rollout history deployment <控制器名称>

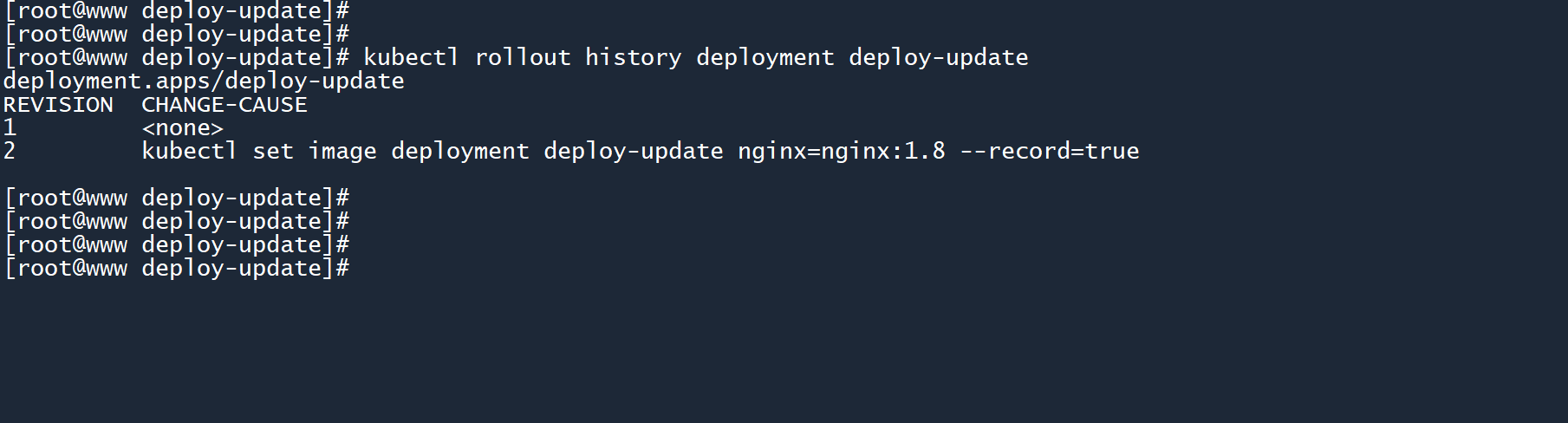

1、例如，查看deploy-update的镜像变更记录：

kubectl rollout history deployment deploy-update

我们可以看到两条历史记录：

• 记录 1（初始记录）：这条记录是 deployment 被创建出来的那一刻自动产生的，并没有记录变更信息
• 记录 2：这是我们在 “1.2.1” 小节中所做的变更，将原本的镜像变更为了nginx:1.8

2、我们再次将 deployment 的镜像变更为nginx:1.9，但这次不添加--record选项：

kubectl set image deployment deploy-update nginx=nginx:1.9

变更成功。

3、再次查看镜像变更历史记录：

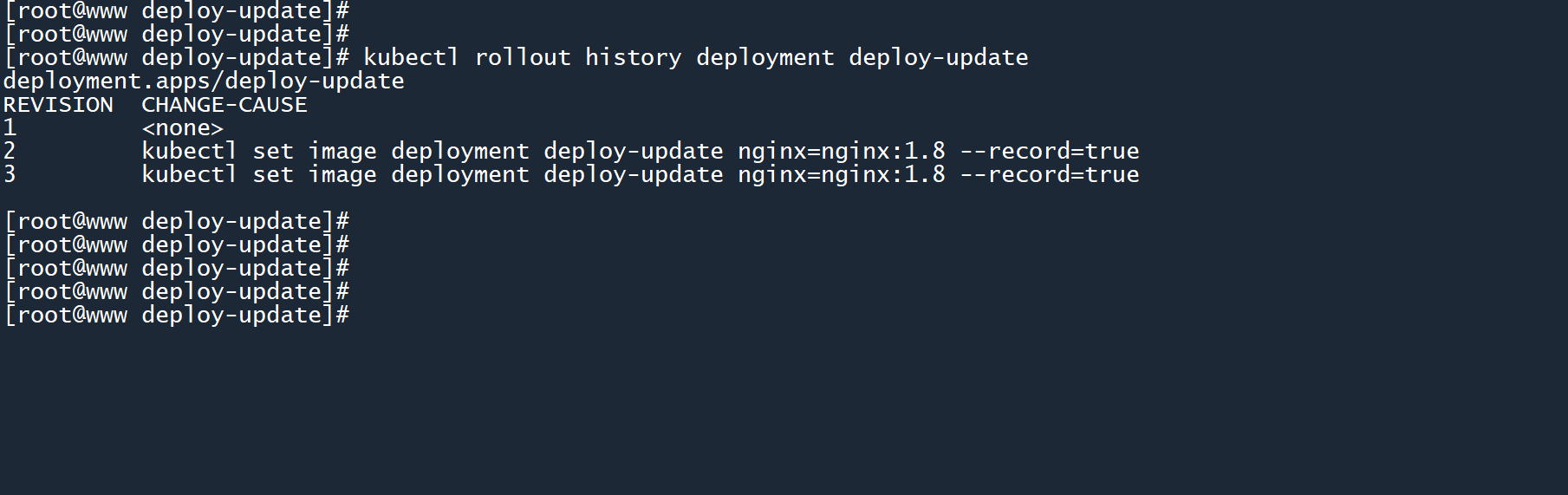

kubectl rollout history deployment deploy-update

这时有人会说了：诶？这个 “记录 3” 里面不是有变更记录吗？

你再仔细看看，这条变更记录和上一次的相同，都是 nginx:1.8。我们刚刚变更的目标镜像明明是 nginx:1.9，但是这两条记录都是1.8？

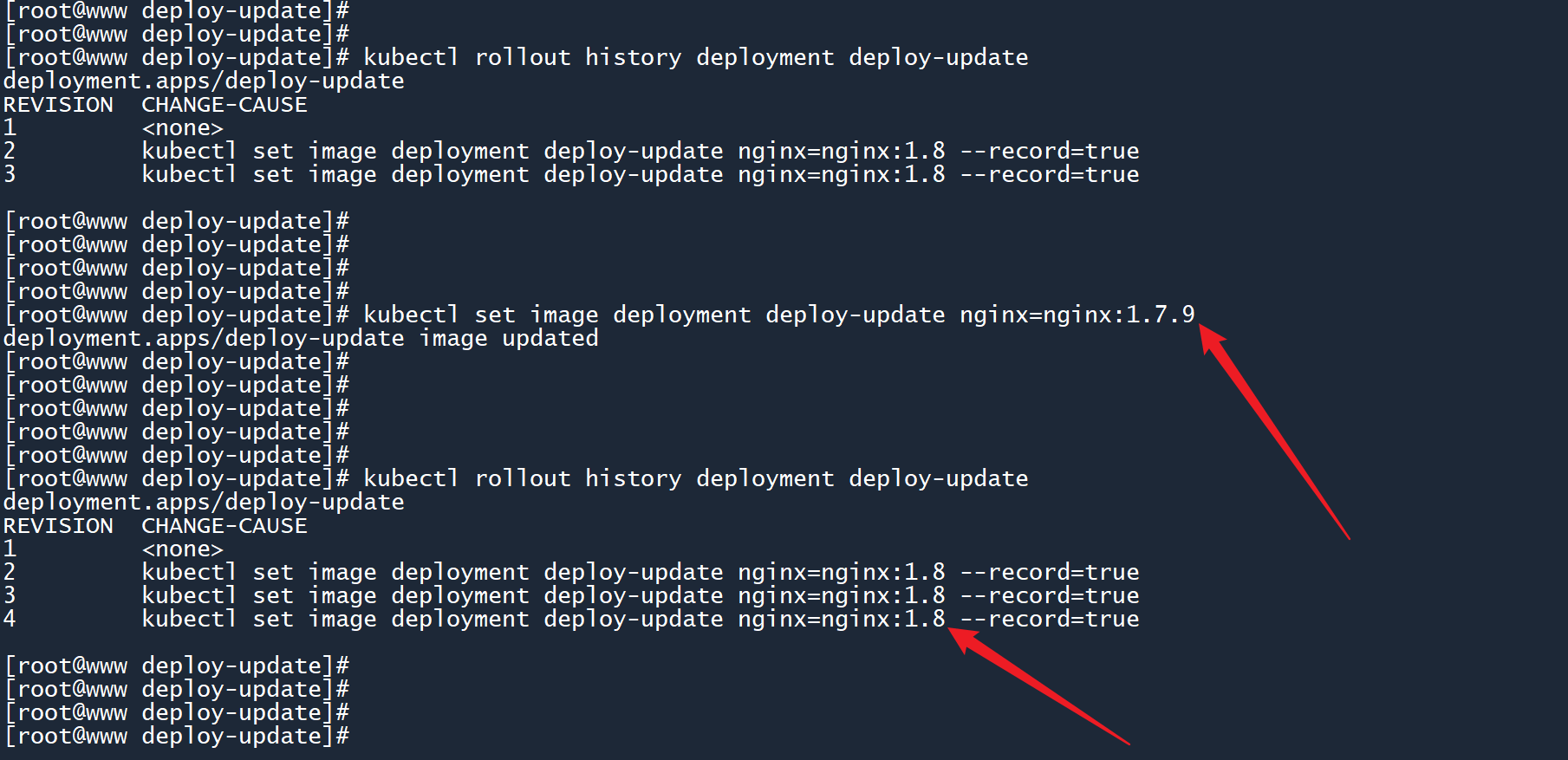

4、我们验证一下，将镜像变更为 nginx:1.7.9，且不记录变更：

kubectl set image deployment deploy-update nginx=nginx:1.7.9

# 再次查看记录
kubectl rollout history deployment deploy-update

可以看到，虽然变更的镜像为 nginx:1.7.9，但由于没有添加--record选项，本次历史记录会沿用上一次的变更信息。

1.2.31.2.3 --record替代方案

在 “1.2.1” 小节中得知--record选项即将被移除，那么它的替代方案是什么呢？

1、我们来查看一下 deployment 的详细信息：

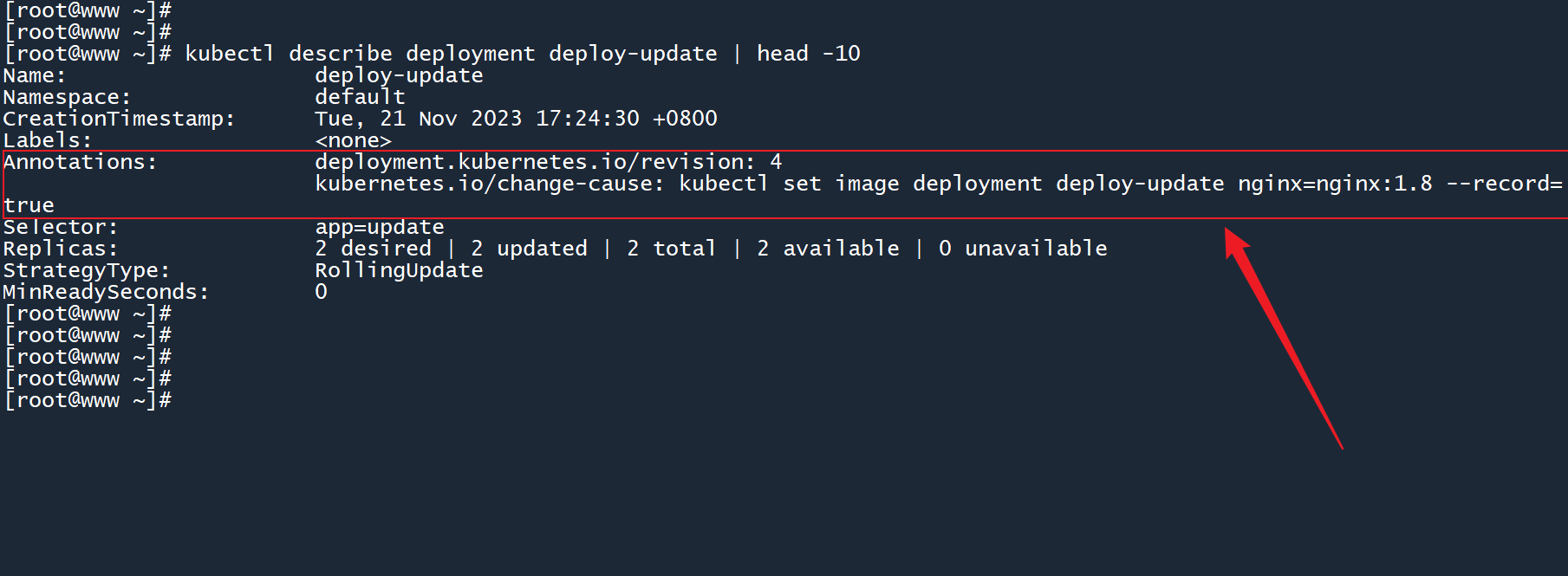

kubectl describe deployment deploy-update | head -10

这个 deployment 有两条注释信息：

• deployment.kubernetes.io/revision: 4（镜像变更记录数为 4）
• kubernetes.io/change-cause: ...（镜像变更信息）

没错，在高版本的 k8s 中，选项--record的替代方案就是注释。

2、修改注释信息kubernetes.io/change-cause，看看能否产生新的历史记录：

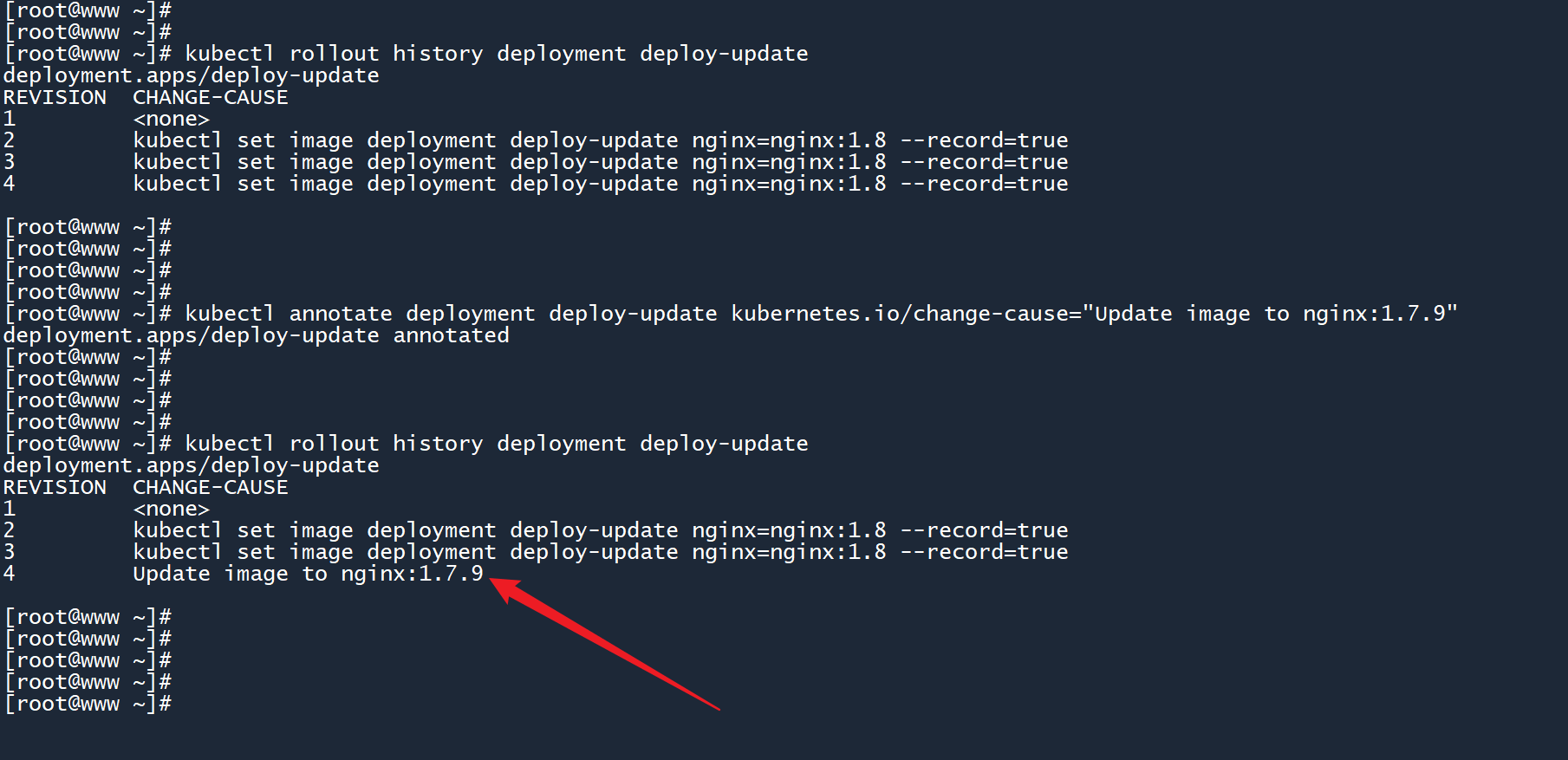

kubectl annotate deployment deploy-update kubernetes.io/change-cause="Update image to nginx:1.7.9"

kubectl rollout history deployment deploy-update

在改变了注释信息kubernetes.io/change-cause的内容之后，记录 4 的历史变更信息也发生了改变。

那么，如果我想修改记录 3 的变更信息该怎么办呢？诶嘿，改不了！改不了！

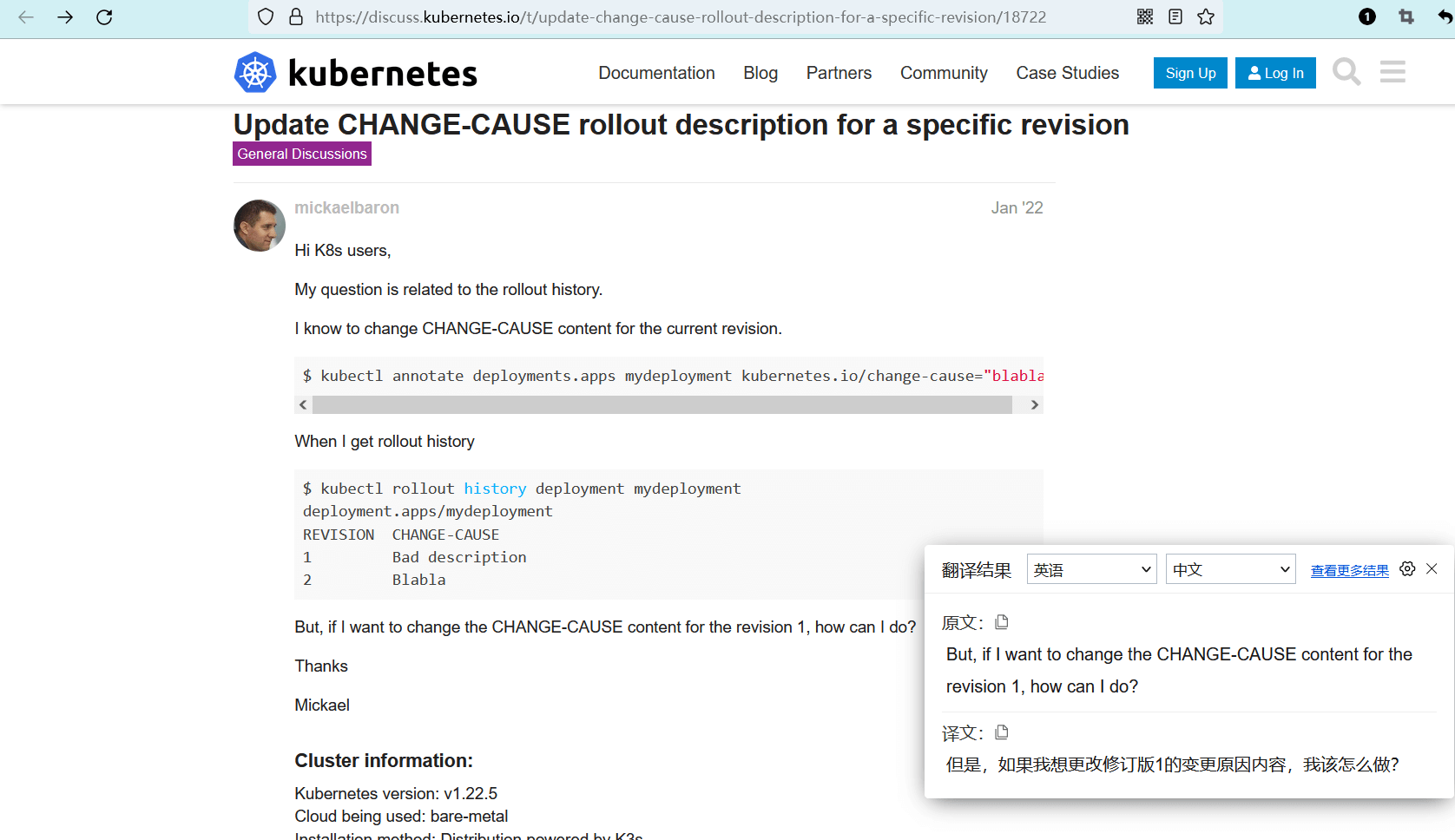

在官方文档中，我暂未找到修改前置记录的方法。而在 k8s 的官方论坛中，我遇到了一个具有相同问题的帖子：

（但该帖子已发布接近两年，至今零回复。难道官方还没开发出这种功能？）

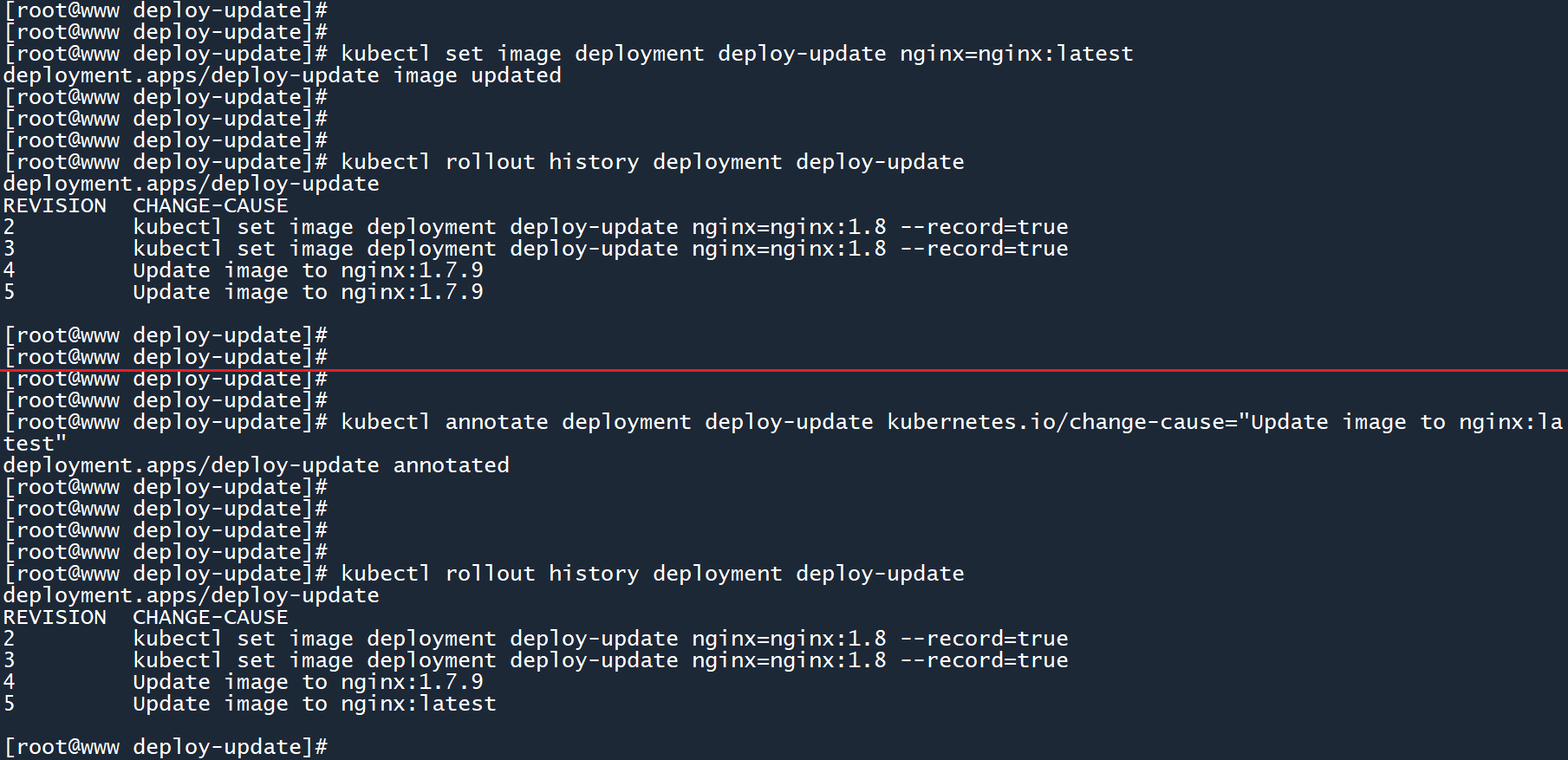

3、所以，在没有--record选项的情况下，每当你变更一次镜像之后，就必须手动修改一次注释......就像这样：

kubectl set image deployment deploy-update nginx=nginx:latest

kubectl annotate deployment deploy-update kubernetes.io/change-cause="Update image to nginx:latest"

笔记

未来--record注定会被抛弃，所以从现在开始要养成良好习惯。

每当执行变更命令之后，都手动记录一下注释信息kubernetes.io/change-cause="<变更原因>"

如果你没有添加--record选项，又没有手动修改注释信息。那不好意思，本次变更将不会记录新信息。

22. Deployment镜像回滚

当你变更了一个 deployment 的镜像之后，发现这个镜像有 BUG，或者遇到了不兼容当前业务之类的情况，该如何将镜像还原到之前的版本呢？

在列出镜像变更历史记录的时候，你可以通过--revision选项查看某次变更的详细信息。

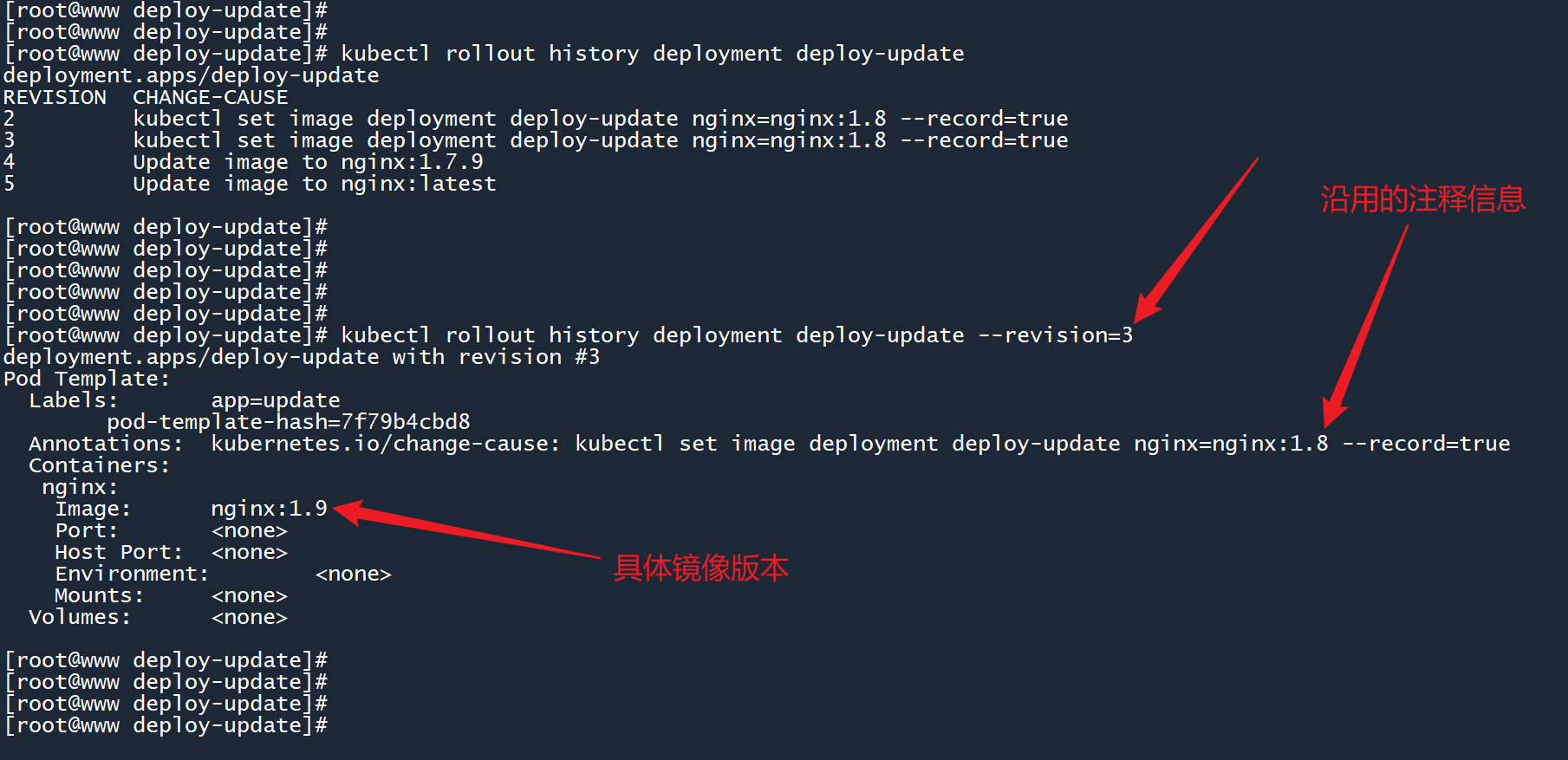

1、例如，查看记录 3 的变更详情：

kubectl rollout history deployment deploy-update --revision=3

成功列出了记录 3 的变更详情，虽然注释信息里写的是... nginx=nginx:1.8，但是实际变更的还是 nginx:1.9版本。这印证了之前说过的一句话 “注释只是对集群资源的解释和说明，旨在提高阅读性，不会被作用于任何方面”。

所以，就算你忘记为某一条记录设置注释了，也不会对那一次的实际变更产生影响。

history命令和--revision选项可以列出某条记录的详情。如果想要回滚镜像，则需要使用undo命令和--to-revision选项。

2、例如，将这个控制器的镜像回滚至记录 3 的状态：

kubectl rollout undo deployment deploy-update --to-revision=3

成功将其镜像回滚到了记录 3 所设置的镜像nginx:1.9。

3、再次查看镜像变更记录：

kubectl rollout history deployment deploy-update

kubectl rollout history deployment deploy-update --revision=6

我们刚刚执行的明明是 “回滚” 操作，但却离奇多出了一条 “变更” 记录 6。

查看记录 6 的详情之后你会发现，所谓的 “回滚”，原来就是 k8s 自动帮你执行了一条变更命令，将状态改回去。

好嘛，原来回滚（rollout undo）里面包装了一个变更（set image），那我自己变回去不也是一样的？为啥还要回滚？

其实，在查看 变更详情 的时候你应该注意到了，能够 “变更” 的参数不止镜像一个。当变更的参数多起来时，你也需要添加更多的参数选项。

一条命令的参数选项越多，出错的几率也越大。而 “回滚” 可以识别历史变更记录，然后自动为你执行 “变更” 命令，这有助于节省工作量。

笔记

“回滚” 是简洁化的 “变更”。

33. Deployment镜像滚动更新

3.13.1 为什么需要滚动更新

在 “1.2.1” 小节中我们得知，当 deployment 的镜像被变更之后，它会删除旧的 Pod，然后使用新镜像来创建新的 Pod。

假设有一个 deployment 控制了五个 Pod，默认情况下，当它的镜像被变更之后，它会立马删除五个 Pod，然后再创建另外五个新的 Pod。

这种默认的变更方式有点粗暴，这五个 Pod 在同一时间被删除，而重新创建和运行肯定需要一些时间，在此期间业务都会处于中断状态。

这时候就需要用到滚动更新。

3.23.2 配置滚动更新

在创建 deployment 时可以通过spec.strategy字段来为其配置滚动更新：

• maxSurge：当镜像被变更时，依次创建25%个新的 Pod，直到新的 Pod 数量达到控制器上限
• maxUnavailable：当镜像被变更时，依次删除25%个旧的 Pod，直到旧的 Pod 全部被删光

...
spec:
  strategy:
    rollingUpdate:
      maxSurge: 25%
      maxUnavailable: 25%
    type: RollingUpdate
...

1、为了更好地看出效果，先将deploy-update的副本数修改为4：

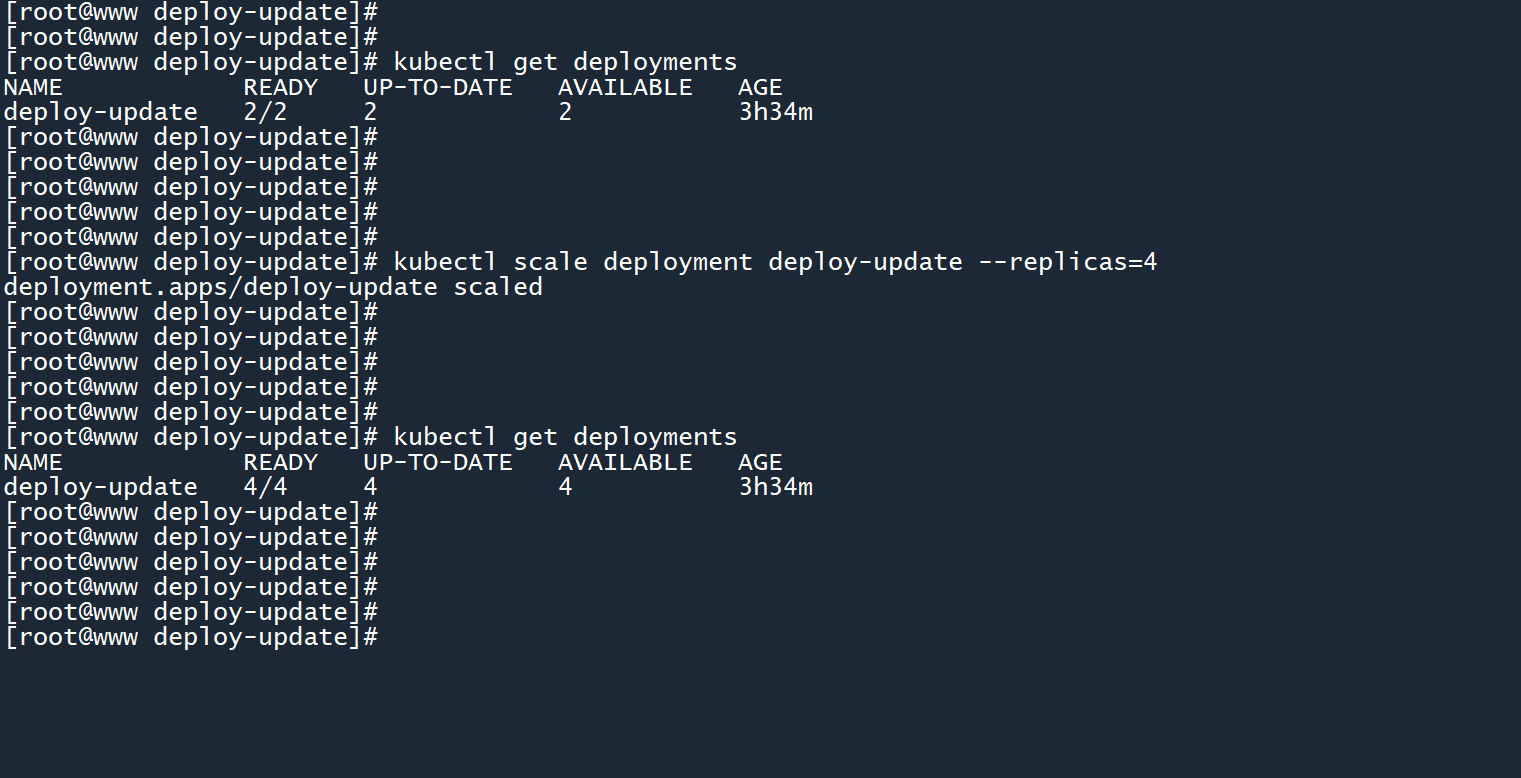

kubectl scale deployment deploy-update --replicas=4

2、由于我们的 deployment 已经处于运行状态，所以通过edit命令来编辑它，然后为其添加滚动更新:

kubectl edit deployment deploy-update

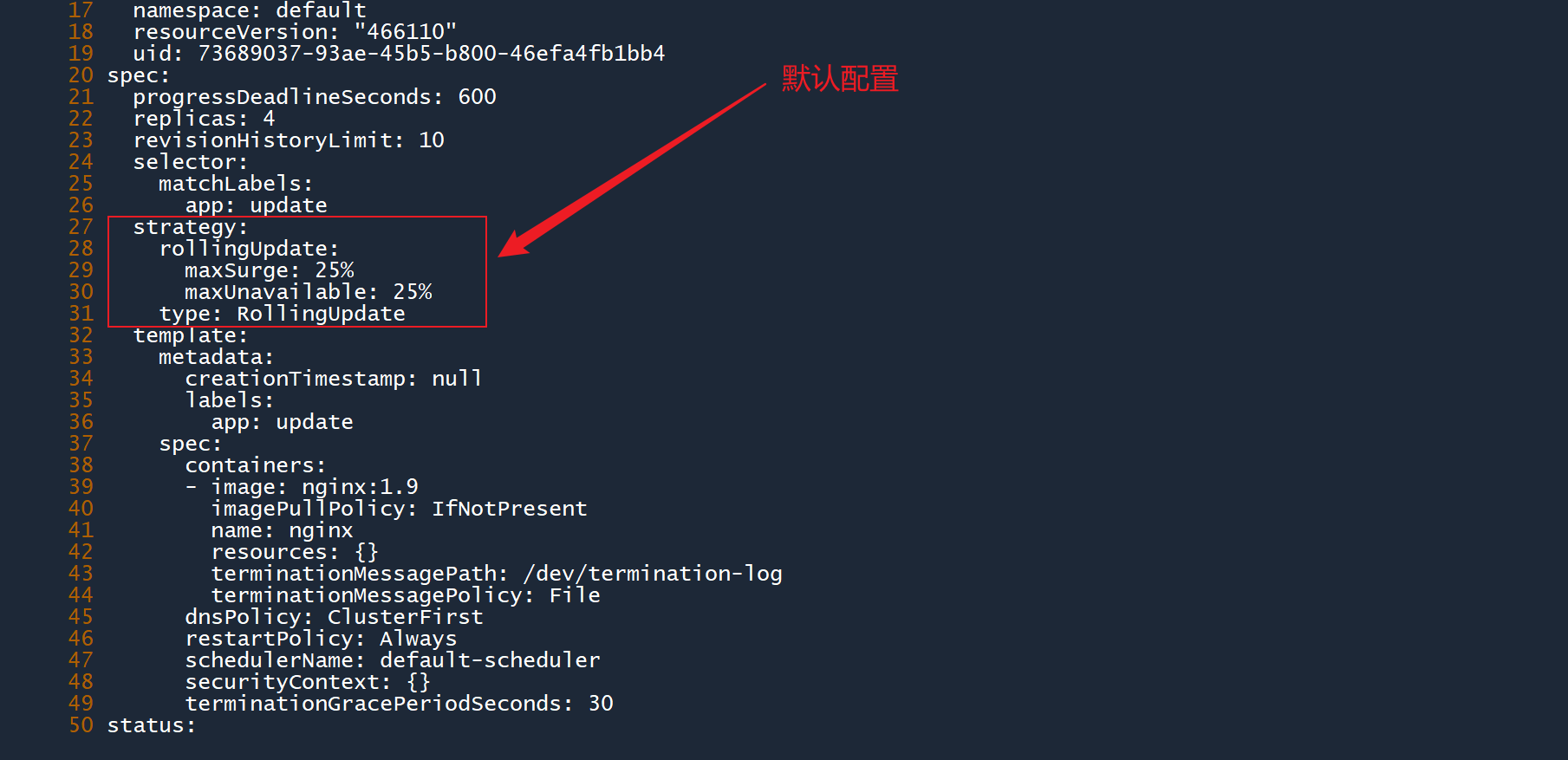

刚想编辑，发现这个 deployment 已经配置了滚动更新。可是我们之前创建这个 deployment 的时候明明没有为其配置？

k8s 想的很周到，如果你没有为 deployment 配置滚动更新，那么它就会提供一个默认值：依次删除25%个旧的 Pod、并依次创建25%个新的 Pod。这个百分比是根据 副本数 来计算具体数量的。

我们刚刚将 deployment 的副本数调整为了4个，也就是说，当这个 deployment 的镜像被变更时，它会依次删除1个旧的 Pod、并依次创建1个新的 Pod，直到所有的 Pod 都完成镜像变更。

3、此外，如果你不想使用百分比，你也可以提供一个绝对数值：

...
spec:
  strategy:
    rollingUpdate:
      maxSurge: 1
      maxUnavailable: 1
    type: RollingUpdate
...

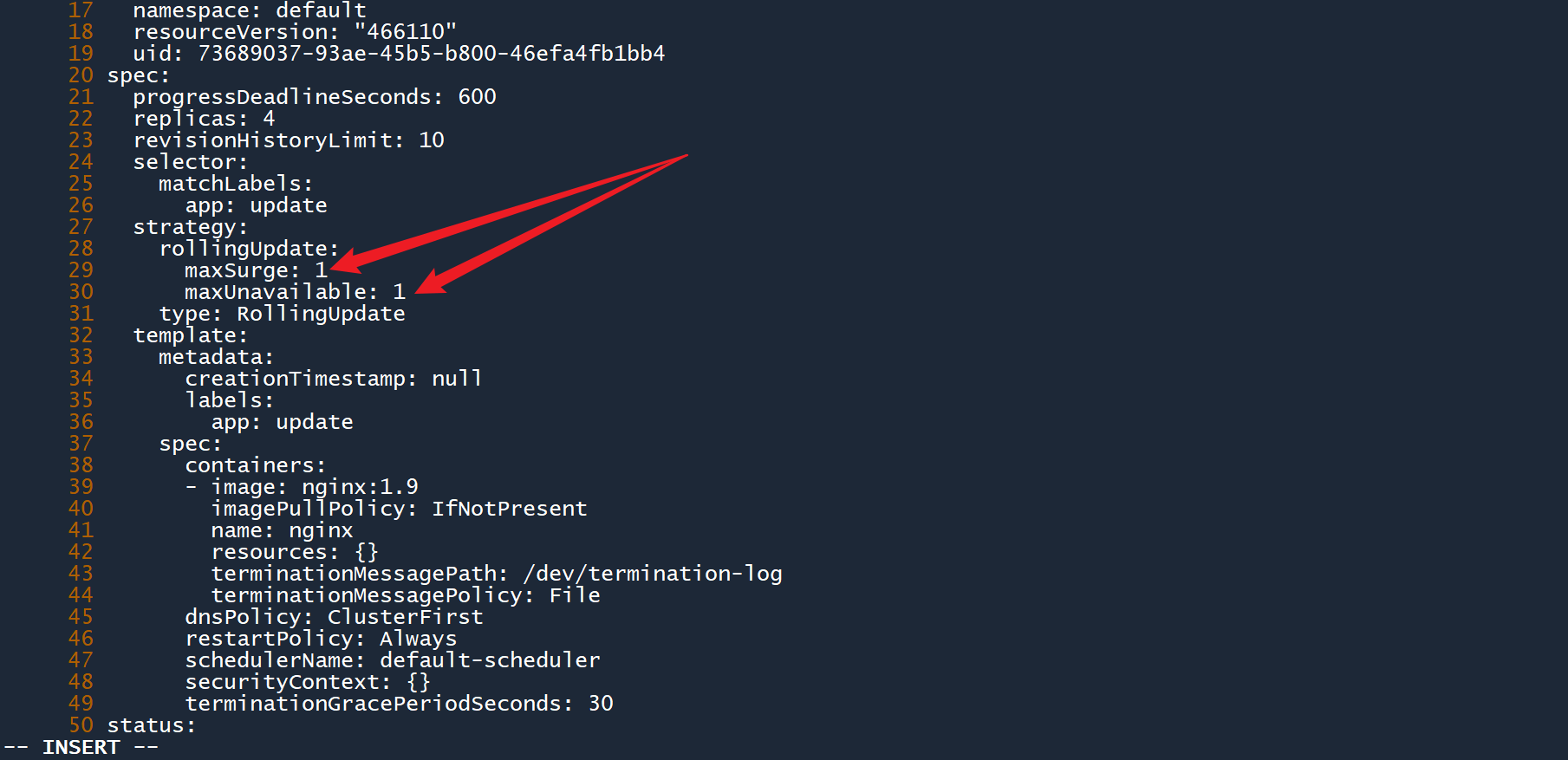

如图所示，不用改变字段名称，直接将 值 修改为数字即可。

然后保存退出。

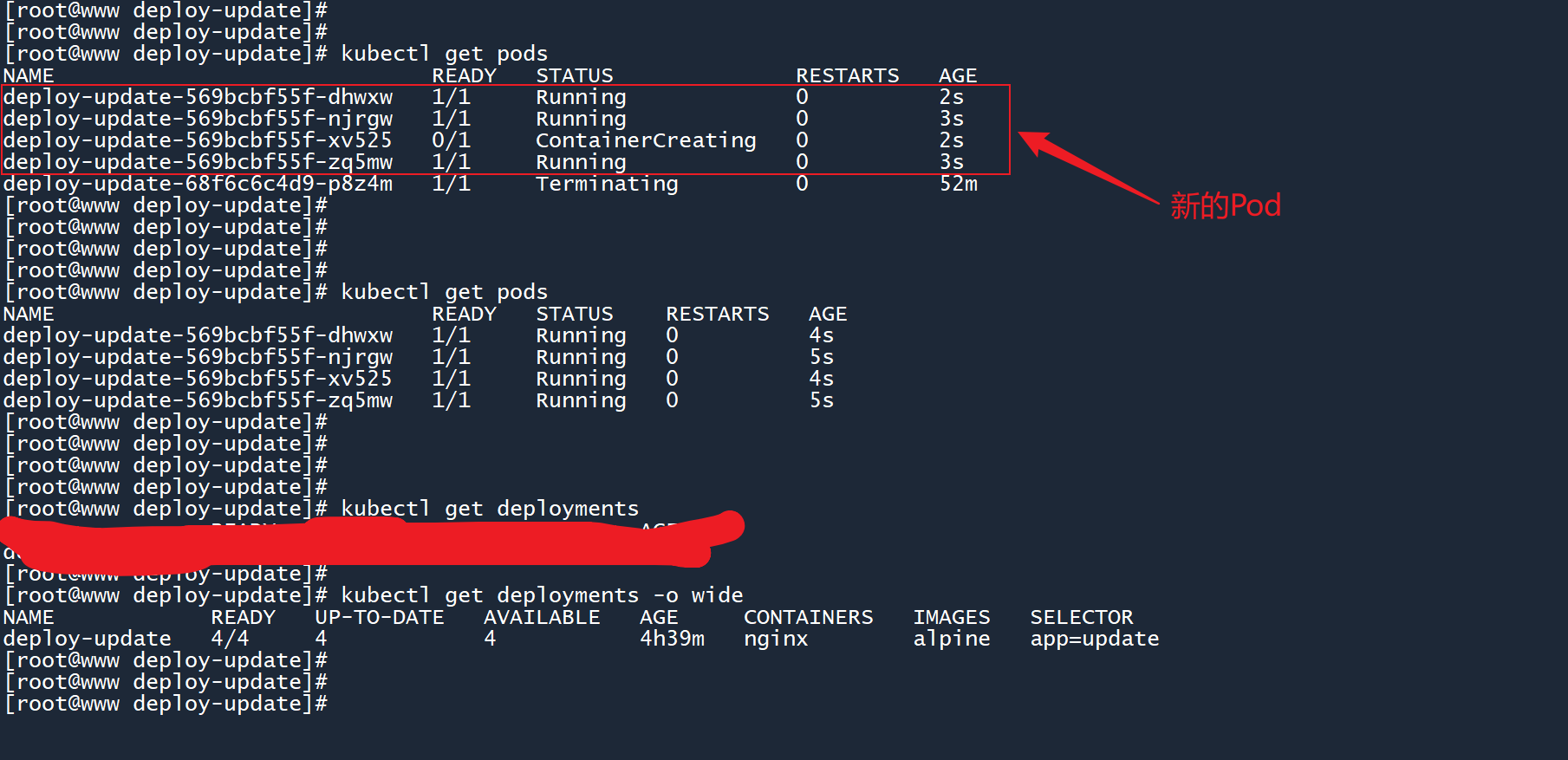

4、然后变更其镜像，并不断查看 Pod 情况：

kubectl set image deployment deploy-update nginx=nginx:1.7.9

kubectl get pods

删除和创建 Pod 的速度很快，但看得还是很清楚。

• 第一次查看时
  • 已经有三个新的 Pod 被创建出来，其中一个刚刚进入 “Running” 状态
  • 已经有一个旧的 Pod 被删除；一个旧的 Pod 正处于删除状态（Terminating）；还有两个旧的 Pod 处于运行状态，等着被删除
• 第二次查看时
  • 新的 Pod 已经全部创建完成，并进入运行状态，它们接手了之前的工作任务
  • 旧的 Pod 即将被完全删除，还剩下一个
• 第三次查看时，滚动更新已经完成

笔记

在执行滚动更新时，创建新 Pod 和删除旧 Pod 这两个操作是同时进行的，并不存在先后顺序。

44. 一个常见疑惑

我们前面变更镜像，都只是单纯地更改了 nginx 镜像的版本号，能否将 nginx 镜像修改为其它镜像？

1、当然可以，还是以之前的 deployment 为例，将其镜像变更为alpine：

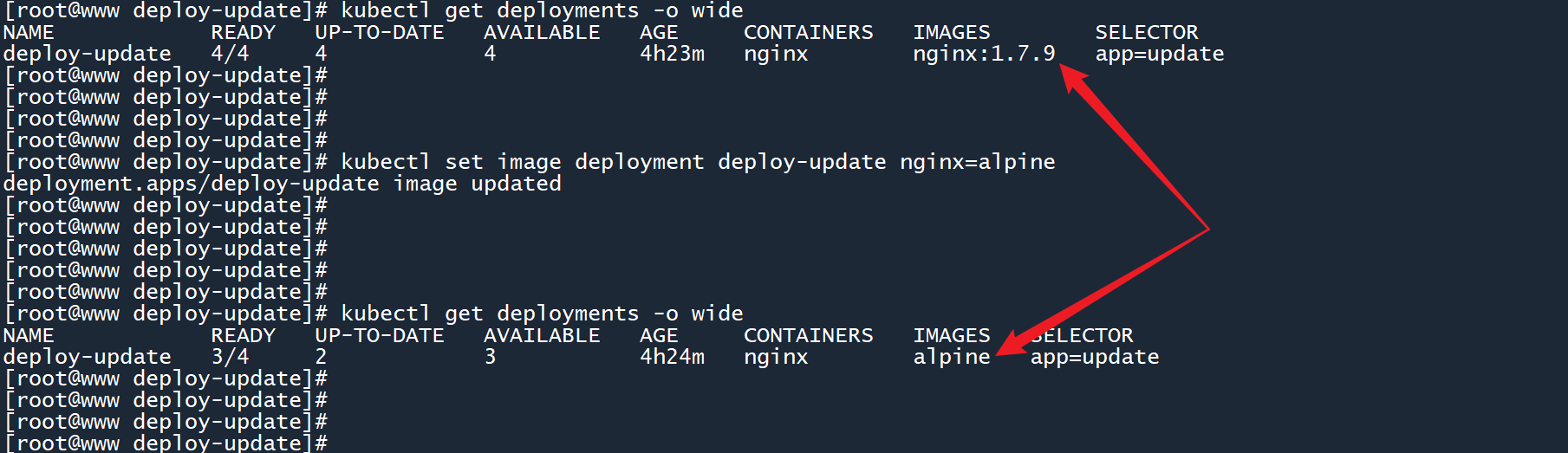

kubectl set image deployment deploy-update nginx=alpine

成功将镜像nginx:1.7.9变更为了alpine。

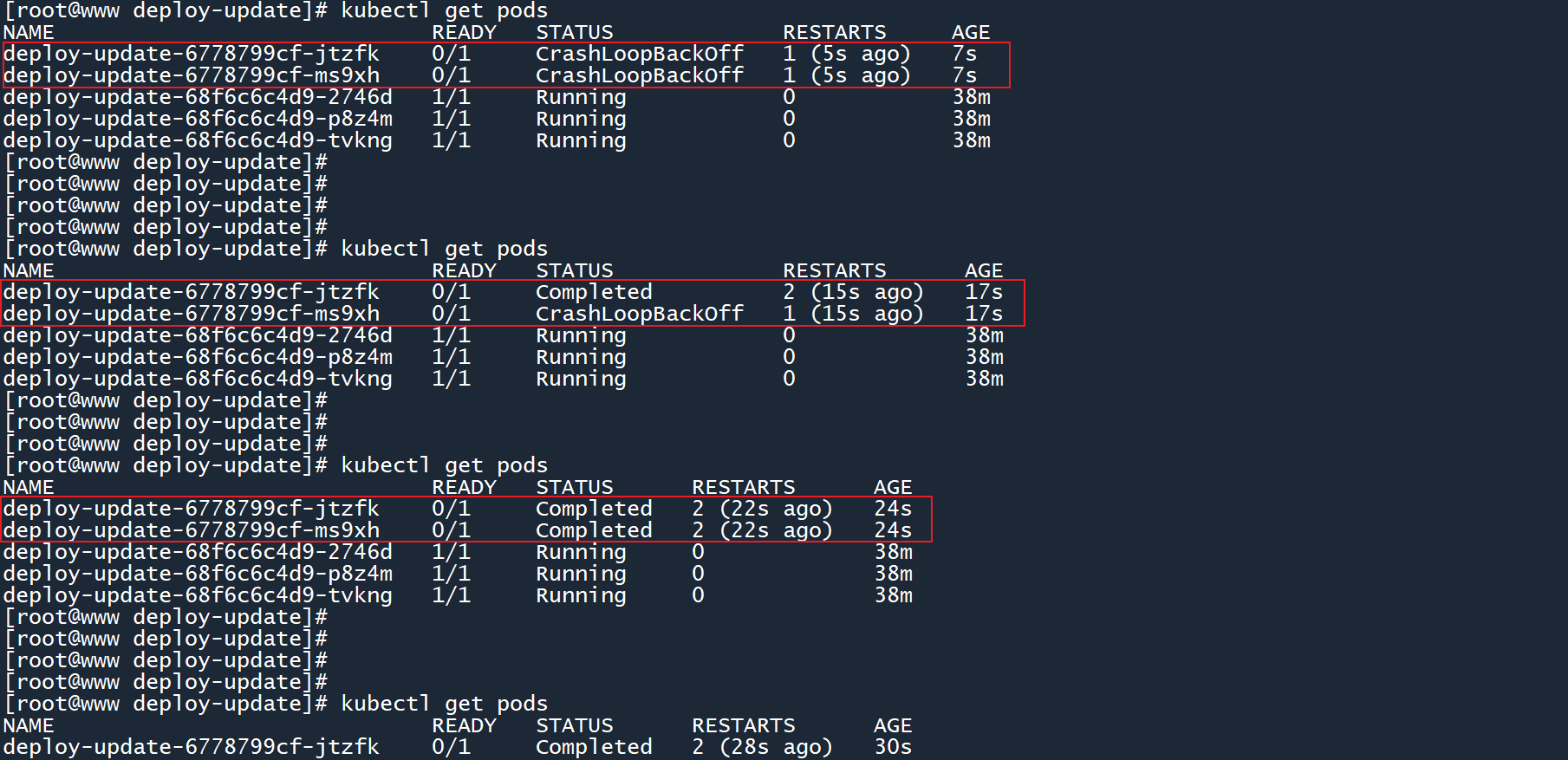

在查看 Pod 信息时，你会发现两个新创建出来的 Pod 貌似遇到了错误，状态一直停留在 “CrashLoopBackOff”。

别担心，这其实是 Pod 生命周期的缘故，由于镜像alpine默认不会在容器中执行任何启动命令，所以 Pod 的生命周期会很快结束，然后状态会被标记为 “Completed”（运行完毕）。

而由于 滚动更新 的存在，如果 deployment 在创建新的 Pod 时遇到了错误，便会停止变更。可想而知，如果此时没有滚动更新，那么所有的 Pod 都将处于不可用状态，这会对业务造成多大的影响？

2、如果你想解决这个问题，可以编辑 deployment 中的 Pod 模板，为其添加spec.containers.command（启动时命令）：

kubectl edit deployment deploy-update

# 这将使容器休眠 9999999 秒
command: ['sh', '-c', 'sleep 9999999']

保存退出之后，由于sleep命令使 Pod 生命周期得到了延长，错误得以解决，所以滚动更新会继续进行。

55. 小结

本章内容较为简单，但你仍需掌握：

• 通过命令行变更 deployment 的镜像
• 通过注释来记录变更信息
• 查看历史变更记录（列表）
• 查看历史变更记录（详情）
• 回滚镜像
• 配置滚动更新

去做一些练习吧（练习题-7），这肯定难不到你。
