第7章-Pod与节点

本章要点
查看节点的标签 / 注释，为节点设置和删除标签 / 注释
在指定的节点上创建 Pod
为节点设置污点，为 Pod 设置容忍污点

11. 节点标签（Labels）

默认情况下，创建的 Pod 由 master 自动调度到合适的节点上运行。

但有时候，我们需要在指定的节点上创建和运行 Pod，以满足业务需求。

1.11.1 查看节点标签

和 Pod 类似，在设置标签之前，我们可以通过选项--show-labels来查看节点所具有的标签：

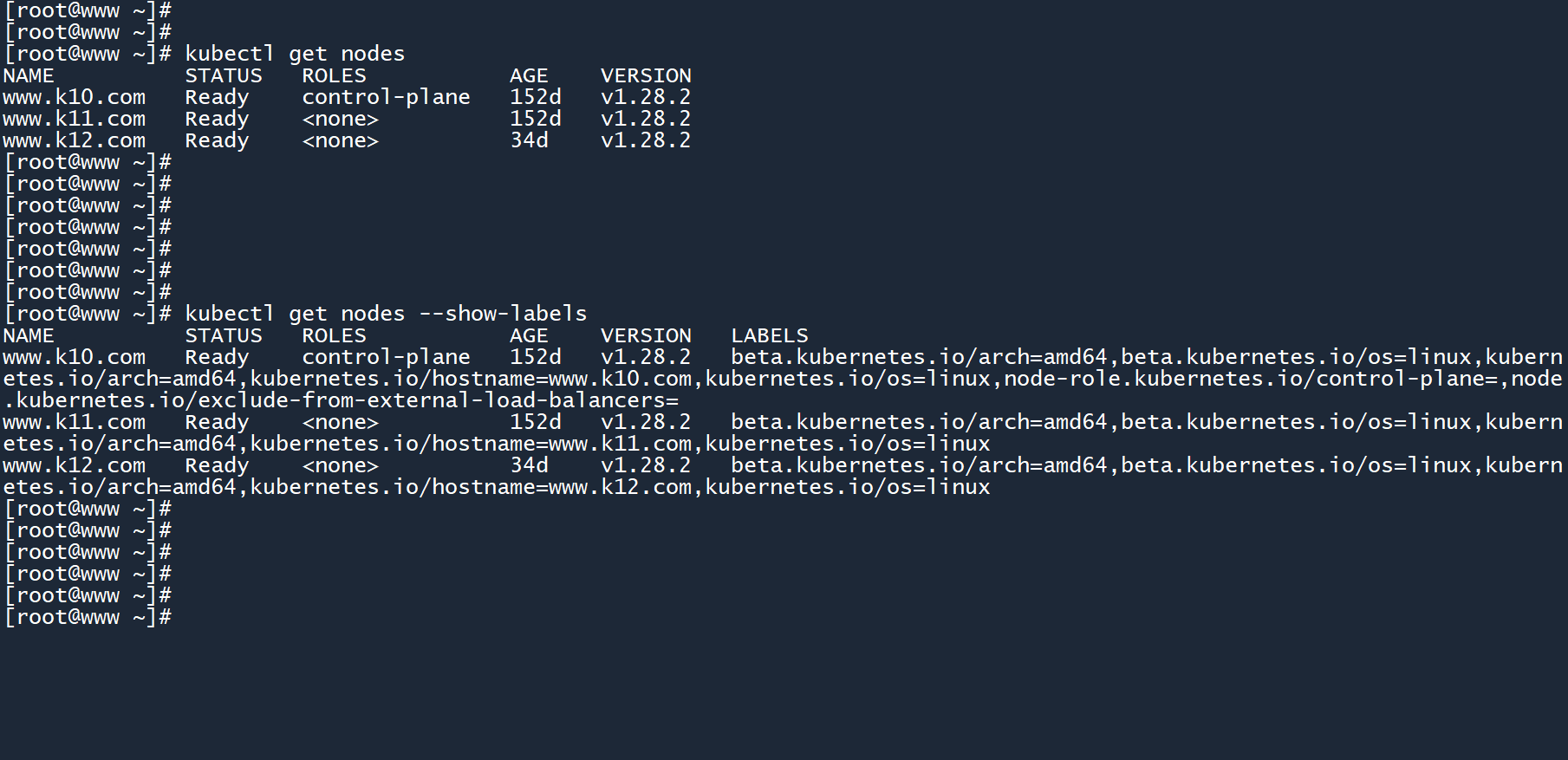

kubectl get nodes --show-labels

默认情况下，每个节点都具有很多的标签，例如标签kubernetes.io/os记录了操作系统类型，标签kubernetes.io/hostname记录了节点的主机名。而 master 节点还拥有几个专属的标签，以此突显出 master 的地位。

此外，如果你只想查看其中一个或多个节点的信息，则可以这样指定参数：

# 查看单个节点
kubectl get nodes <节点名称>

# 查看多个节点
kubectl get nodes <节点名称1> <节点名称2> <节点名称3> ...

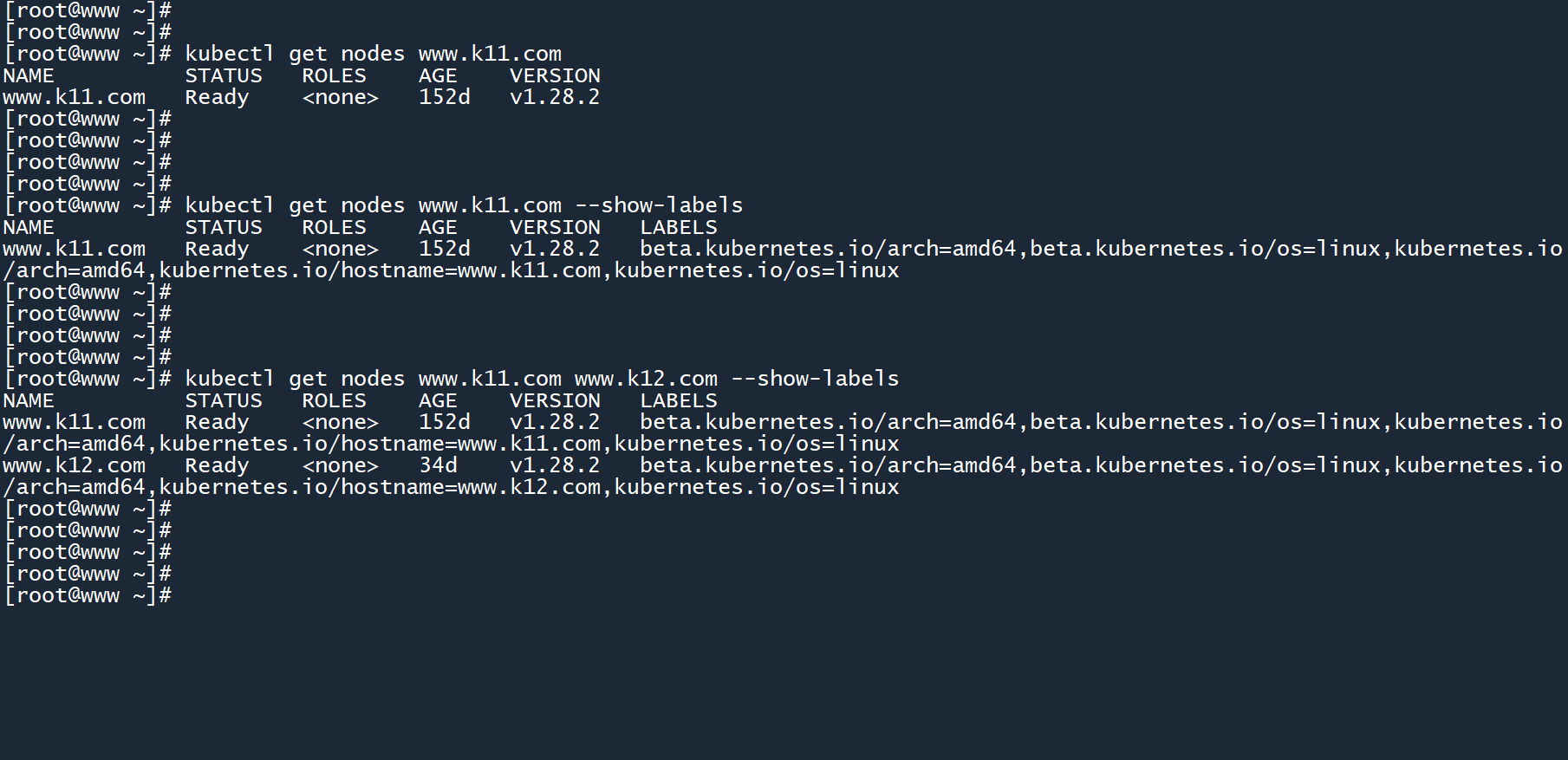

例如：

kubectl get nodes www.k11.com
kubectl get nodes www.k11.com --show-labels
kubectl get nodes www.k11.com www.k12.com --show-labels

1.21.2 为节点设置标签

在第 5 章中，我们曾通过kubectl label pods命令为 Pod 设置标签。而对于节点，我们同样可以使用以下命令为其设置标签：

kubectl label nodes <节点名称> <键>=<值>

# 多个标签之间通过 空格 来分隔
kubectl label nodes <节点名称> <键1>=<值1> <键2>=<值2>

# 通过 减号- 来删除标签
kubectl label nodes <节点名称> <键>-

例如：

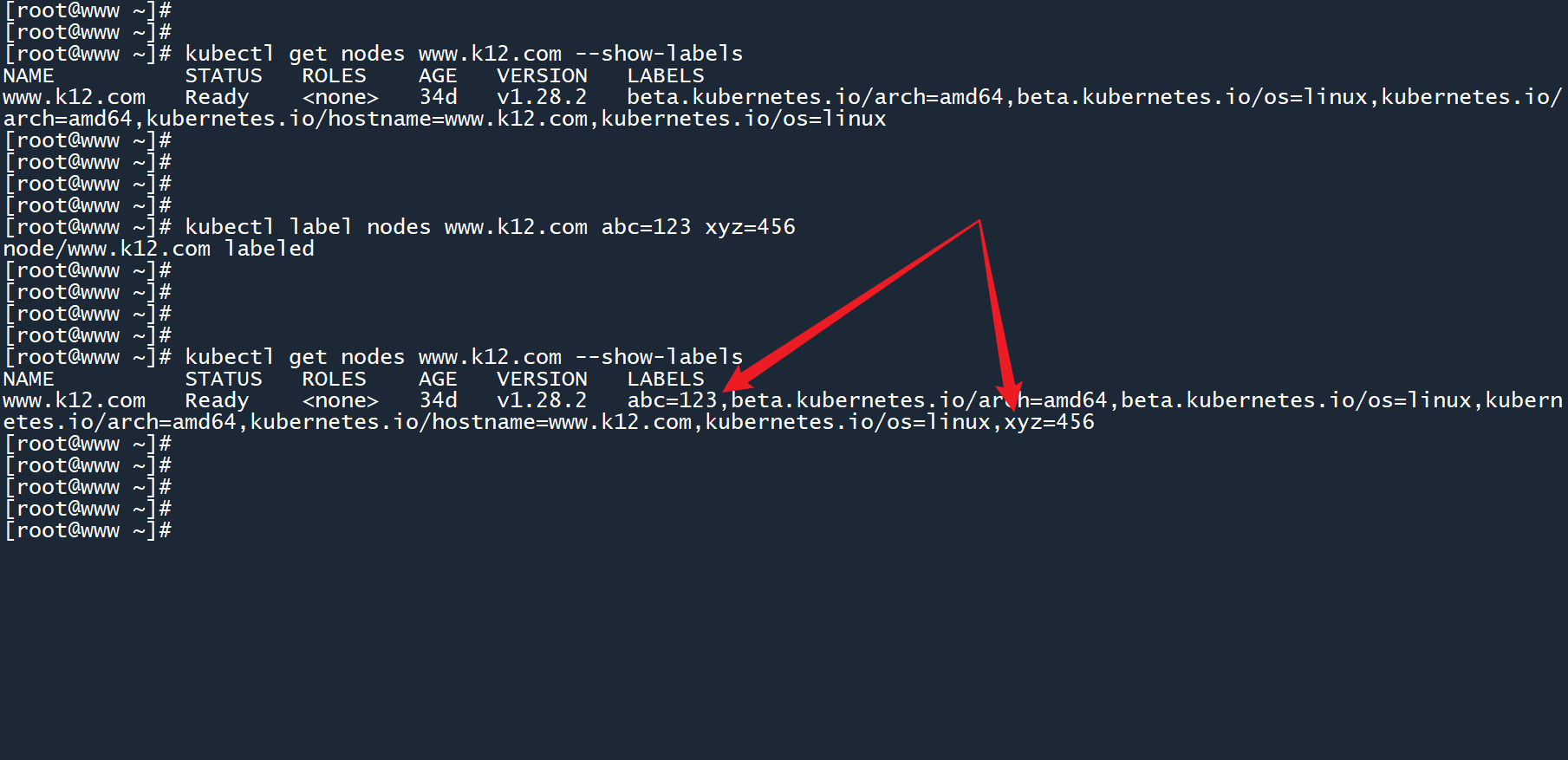

# 为 worker02 节点设置标签
kubectl label nodes www.k12.com abc=123 xyz=456

成功设置标签，多个标签之间通过空格分隔。

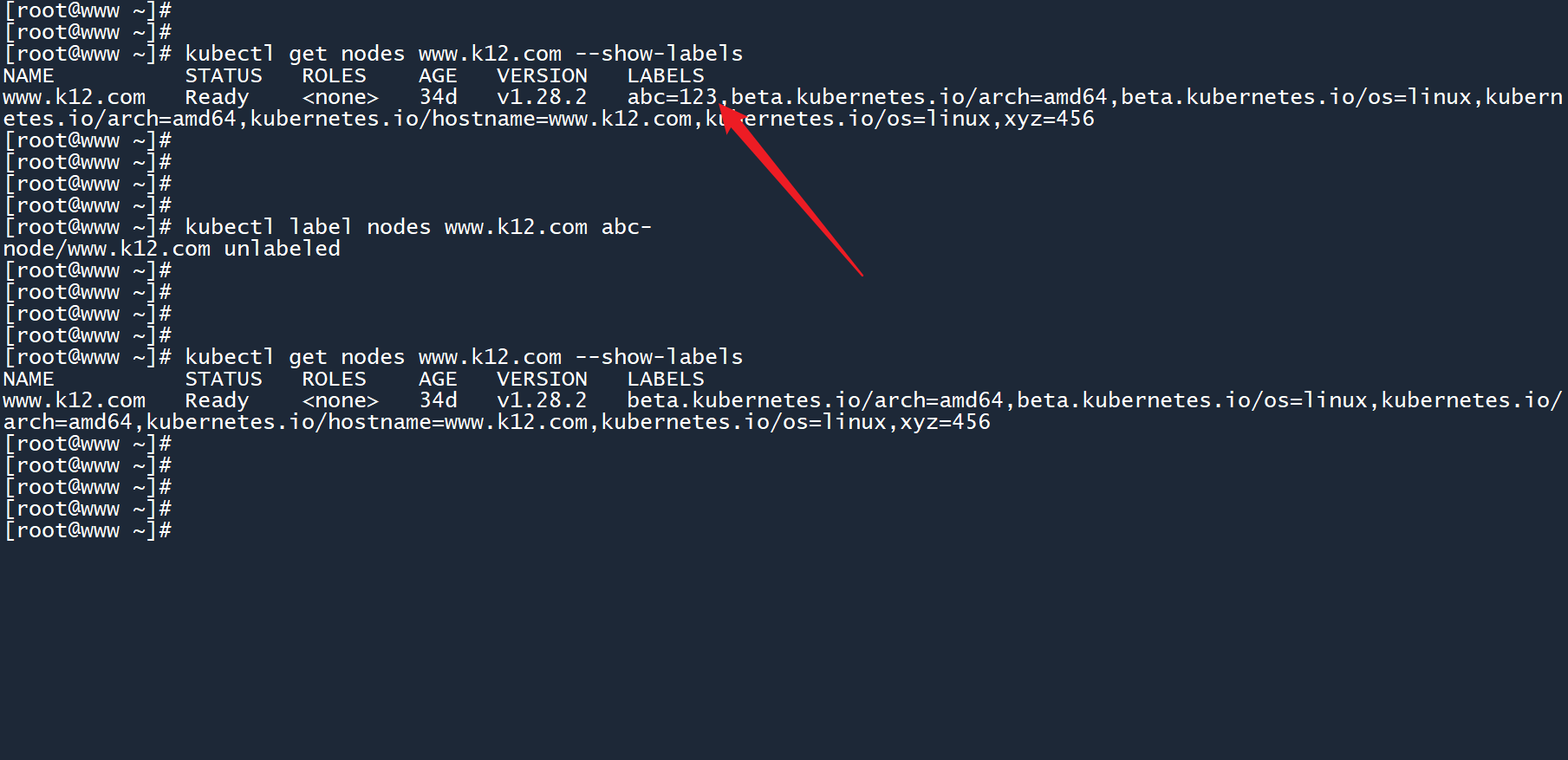

删除标签：

# 删除 worker02 上的 abc 标签
kubectl label nodes www.k12.com abc-

通过减号-可以很轻松地删除某个标签。

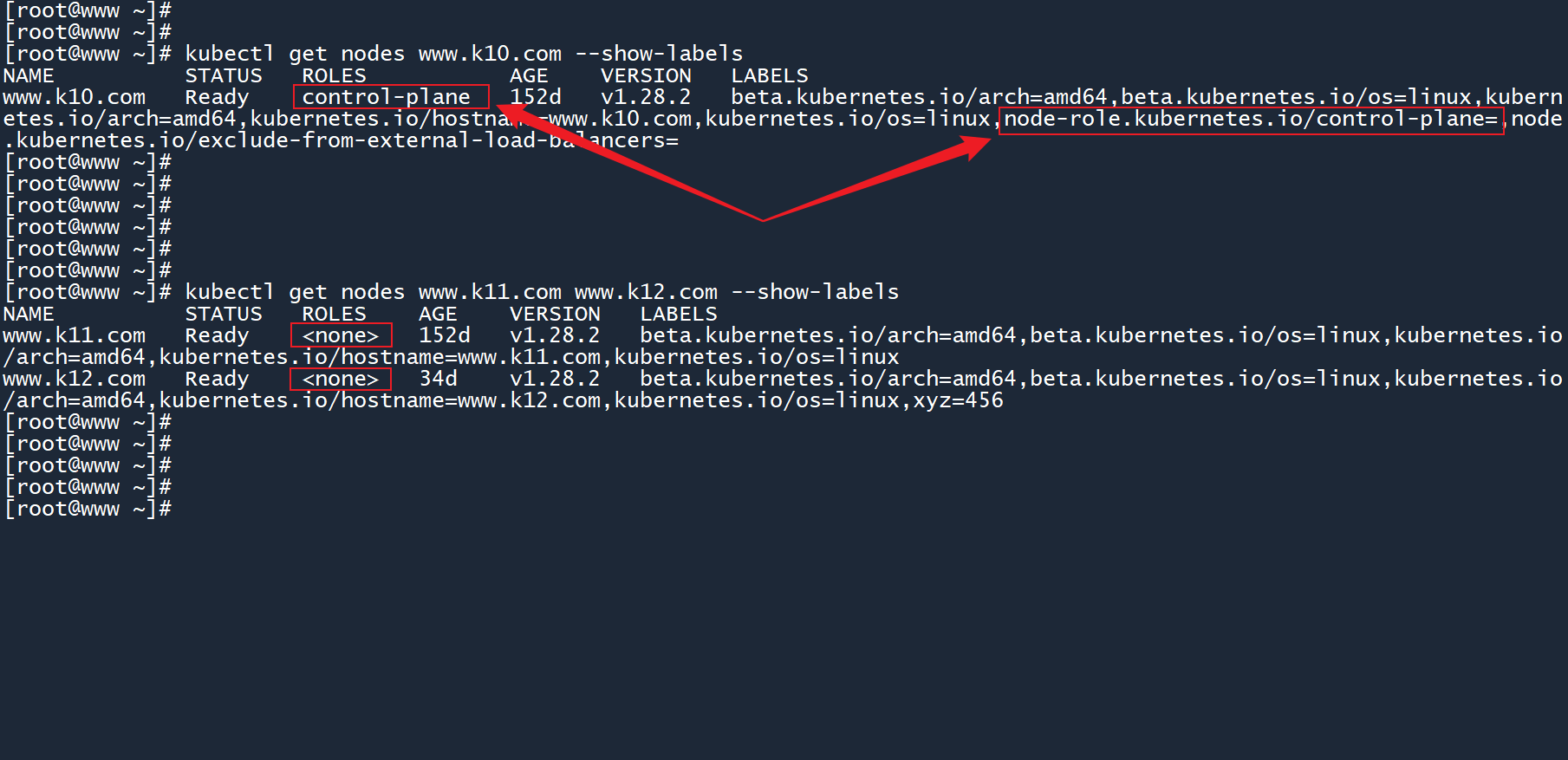

1.2.11.2.1 特殊标签-节点角色

master 节点上存在这样一个标签node-role.kubernetes.io/control-plane=，这个标签的键名是node-role.kubernetes.io/control-plane，但值却为空？而在键名中，斜杠后面的control-plane又刚好是节点信息 “ROLES” 这一列的内容。

其他工作节点没有这个标签，所以 “ROLES” 这一列的内容为<none>（空）。

其他工作节点也同样可以设置这个标签，我们分别为其设置一个只有键node-role.kubernetes.io/<名称>，没有值的标签。

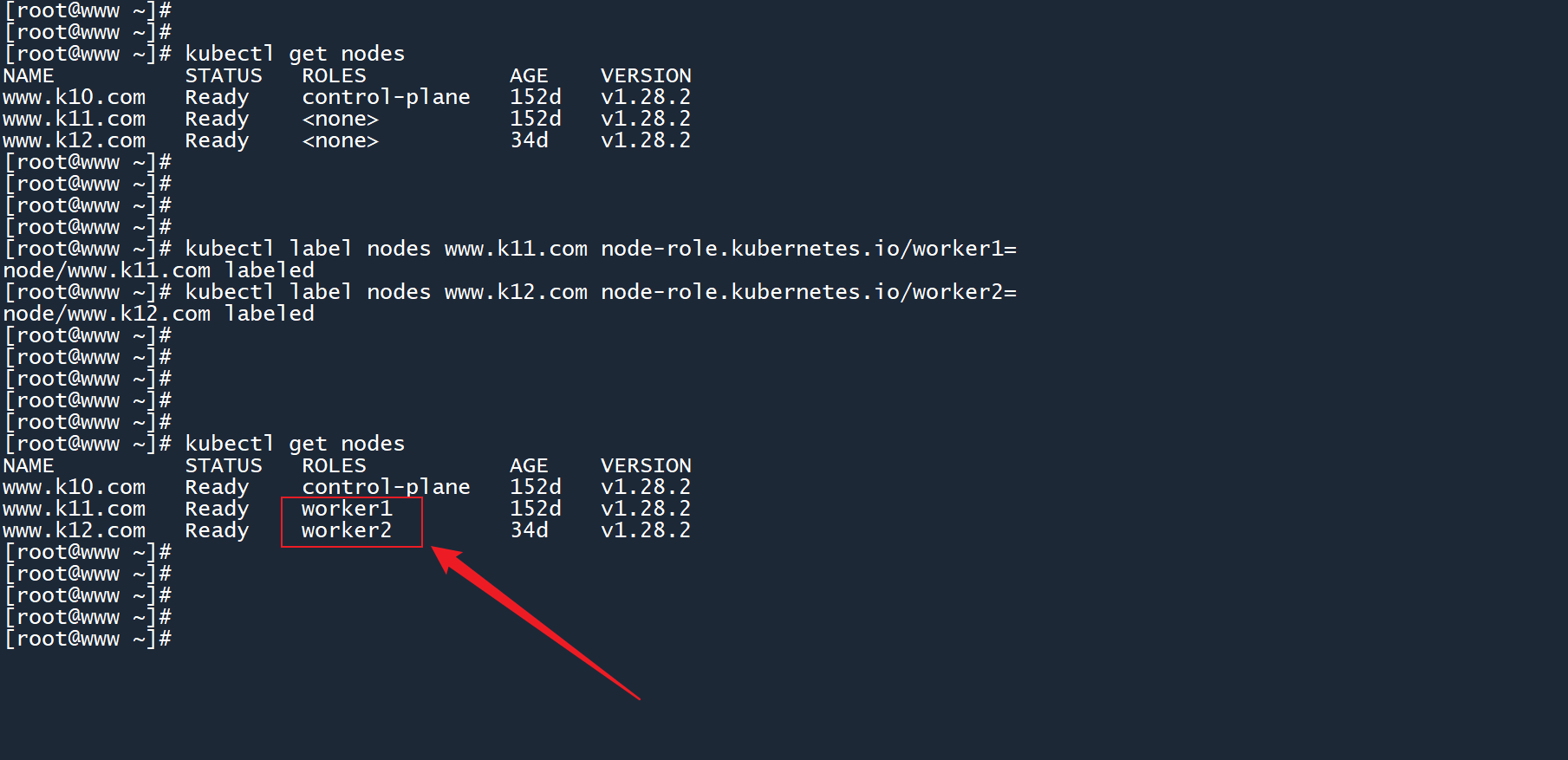

# 为 worker01 和 worker02 节点设置角色标签
kubectl label nodes www.k11.com node-role.kubernetes.io/worker1=
kubectl label nodes www.k12.com node-role.kubernetes.io/worker2=

可以看到，在为节点设置了一个只有键node-role.kubernetes.io/<名称>没有值的标签之后，节点信息 “ROLES” 那一列的内容变为了斜杠/后面的名称。

能否删除这个标签呢？可以，同样是使用 “键名 + 减号-” 的格式来删除这些标签。

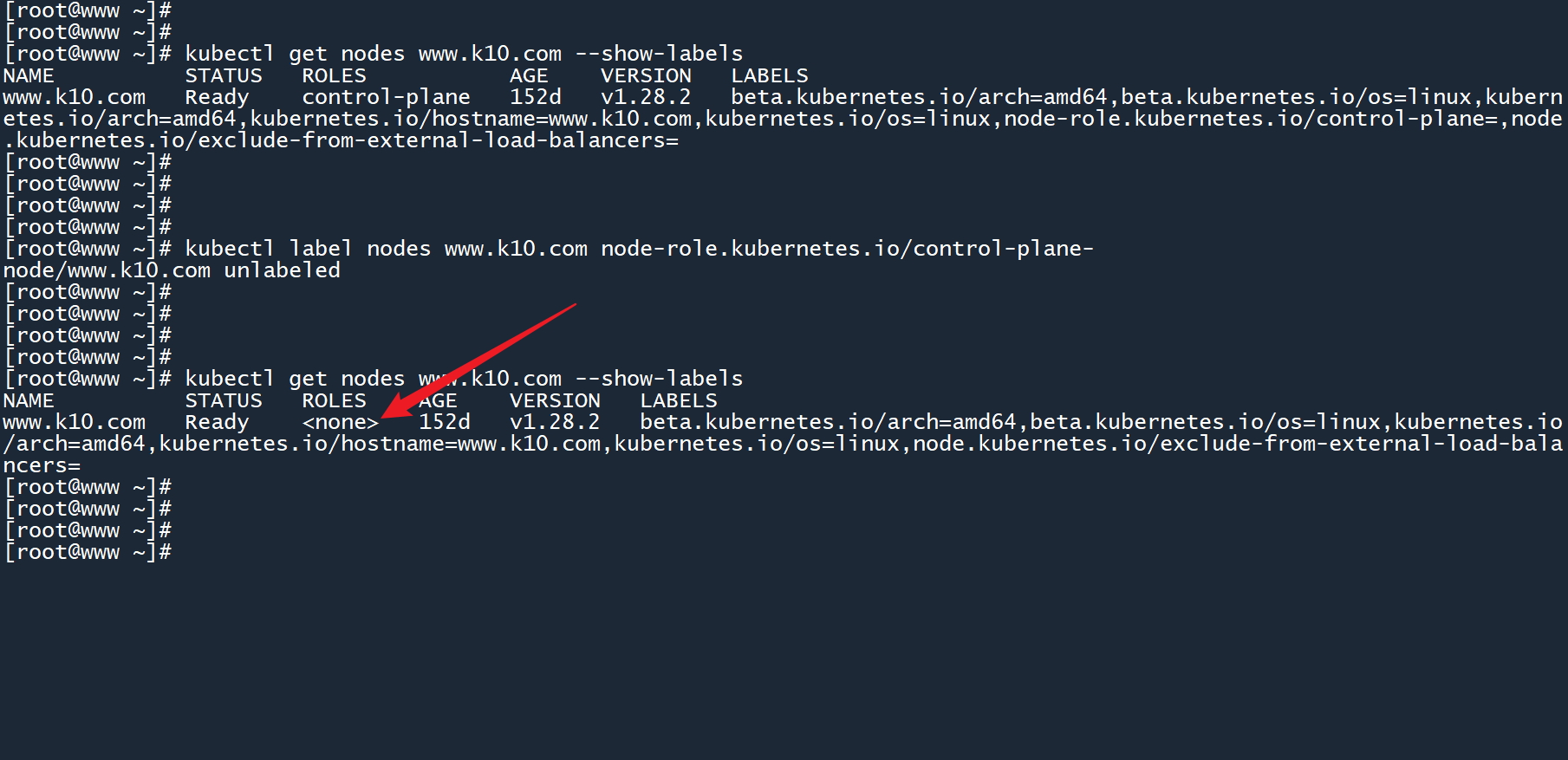

# 删除 master 节点的角色标签
kubectl label nodes www.k10.com node-role.kubernetes.io/control-plane-

删除标签node-role.kubernetes.io/<名称>之后，节点信息 “ROLES” 这一列的内容也会变为空。

该标签不需要参数值，所以你留空，或提供一个空字符串都可以。

# 不加引号
kubectl label nodes www.k10.com node-role.kubernetes.io/control-plane=

# 加引号
kubectl label nodes www.k10.com node-role.kubernetes.io/control-plane=""

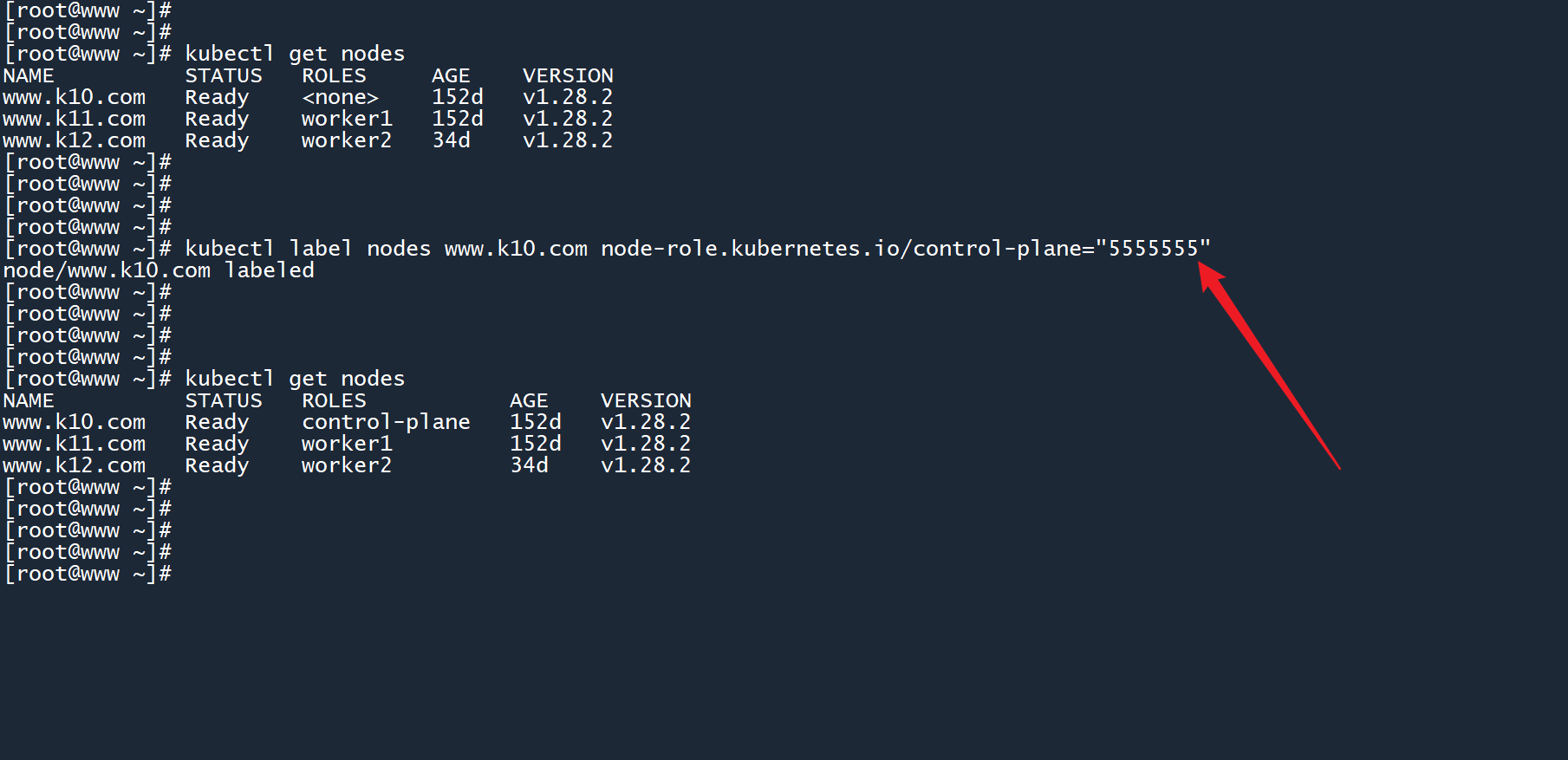

但就算你真的为该标签提供了一个值，那也不会有任何影响。

22. 手动指定Pod运行位置

看了那么久，节点的标签和 Pod 有什么关系？

2.12.1 选择节点

下面我们通过spec.nodeSelector字段，让 Pod 在指定的节点上运行。创建以下 yaml 文件：

# pod-node.yaml
apiVersion: v1
kind: Pod
metadata:
  name: pod-node
spec:
  nodeSelector:
    xyz: "456"
  containers:
  - image: nginx
    imagePullPolicy: IfNotPresent
    name: pod-node

看到xyz: "456"你可能会觉得很眼熟，这正是之前为 worker02 节点设置的xyz=456标签。

• 标签的值一般是不用加引号的，但由于这里的456是纯数字，所以要加上引号，将其视为一个字符串

当这个 Pod 被创建时，它会寻找带有xyz=456标签的节点，然后到该节点上运行。

kubectl apply -f pod-node.yaml

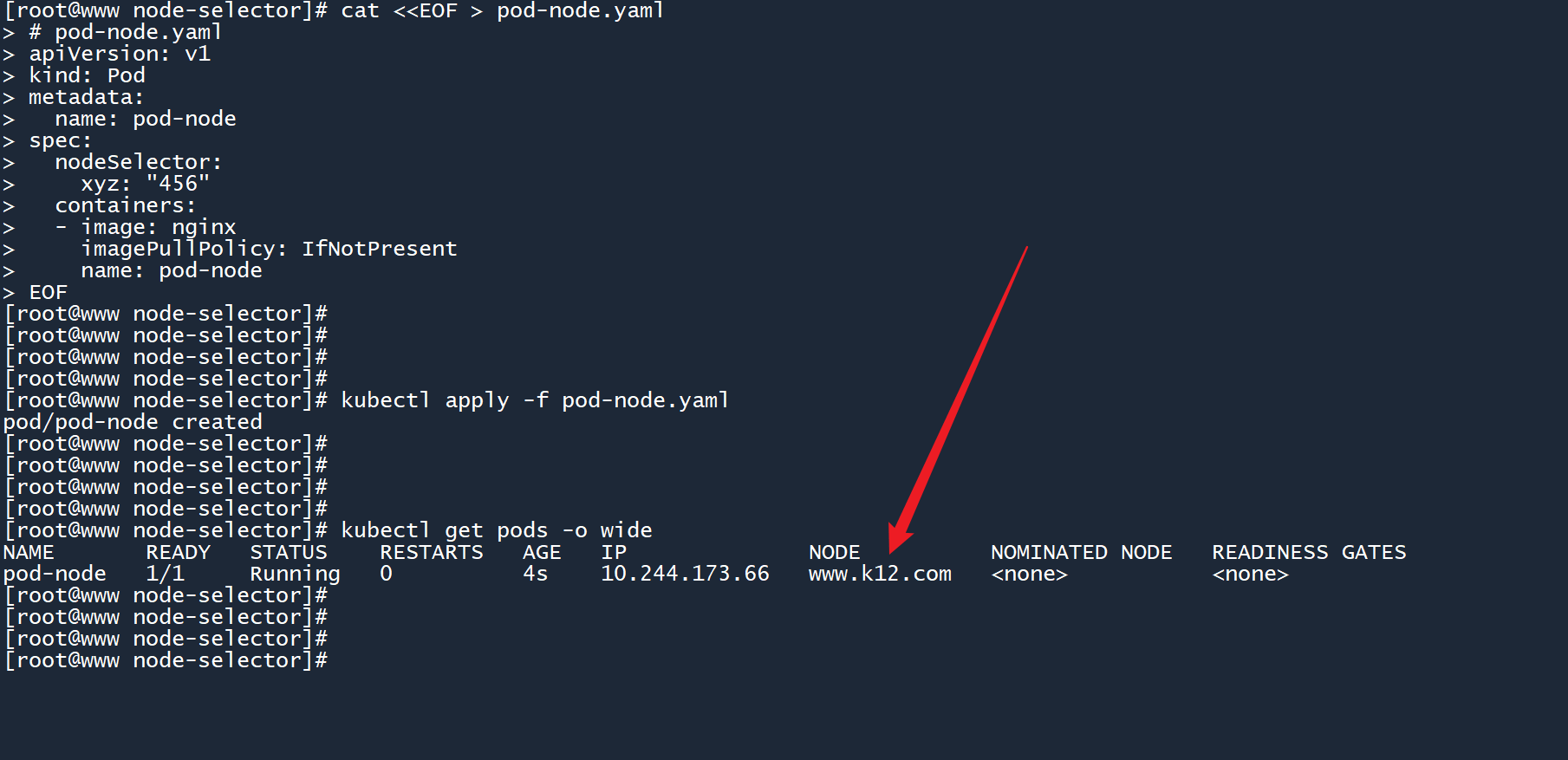

从图中可以看到，在创建 Pod 之后，它确实被调度到 worker02 节点上运行了。

之前介绍过，标签kubernetes.io/hostname记录了节点的主机名。再创建一个 Pod，这次通过该标签来指定 Pod 的运行位置：

# pod-node-2.yaml
apiVersion: v1
kind: Pod
metadata:
  name: pod-node-2
spec:
  nodeSelector:
    kubernetes.io/hostname: www.k12.com
  containers:
  - image: nginx
    imagePullPolicy: IfNotPresent
    name: pod-node-2

创建这个 Pod。

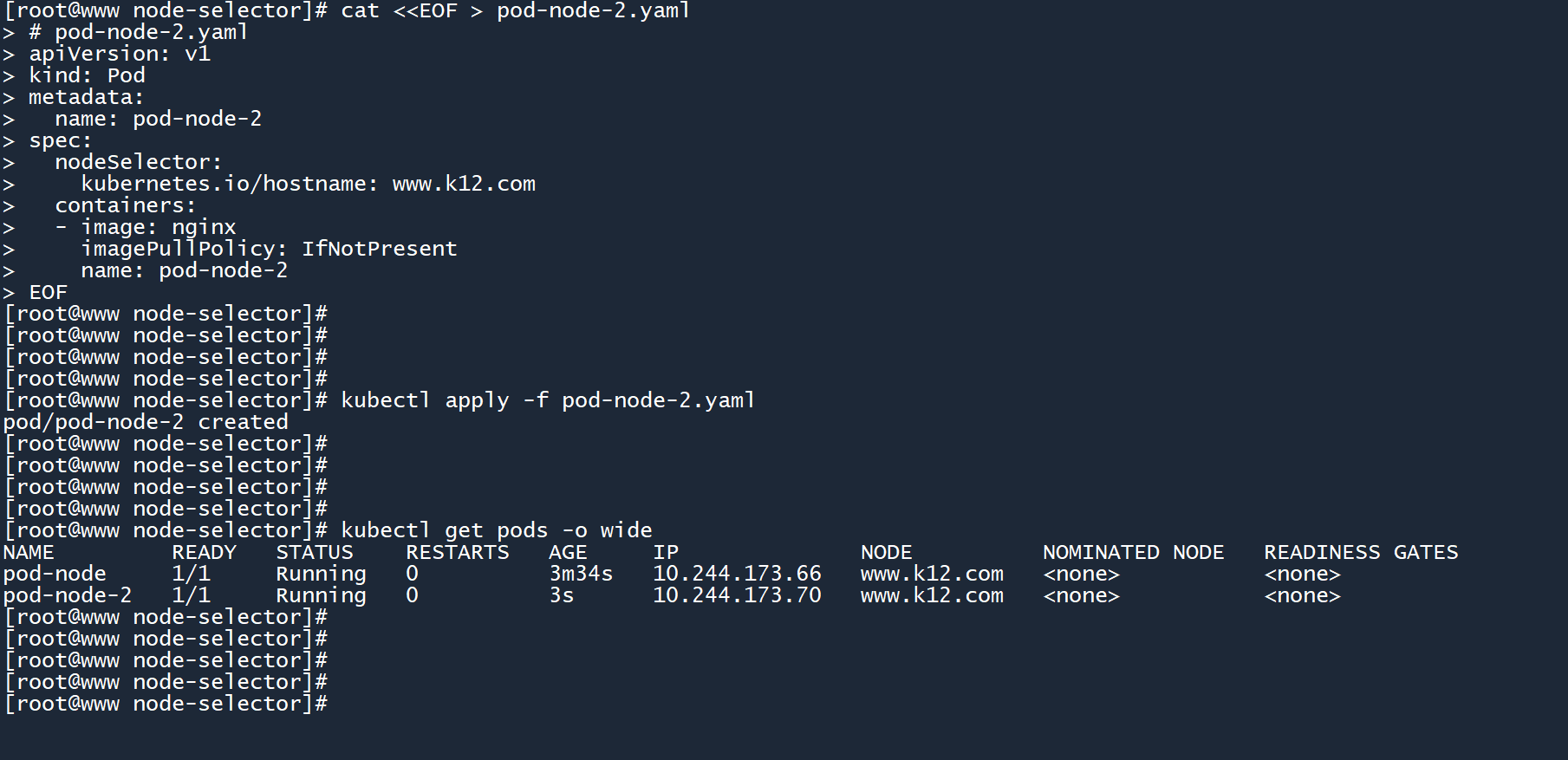

kubectl apply -f pod-node-2.yaml

pod-node-2依然运行在 worker02 节点上。

之前还介绍过一个特殊的标签-节点角色，这个标签的值一般为空，你可以这样写：

• 值的位置空着，只写标签的键名
• 提供一个空字符

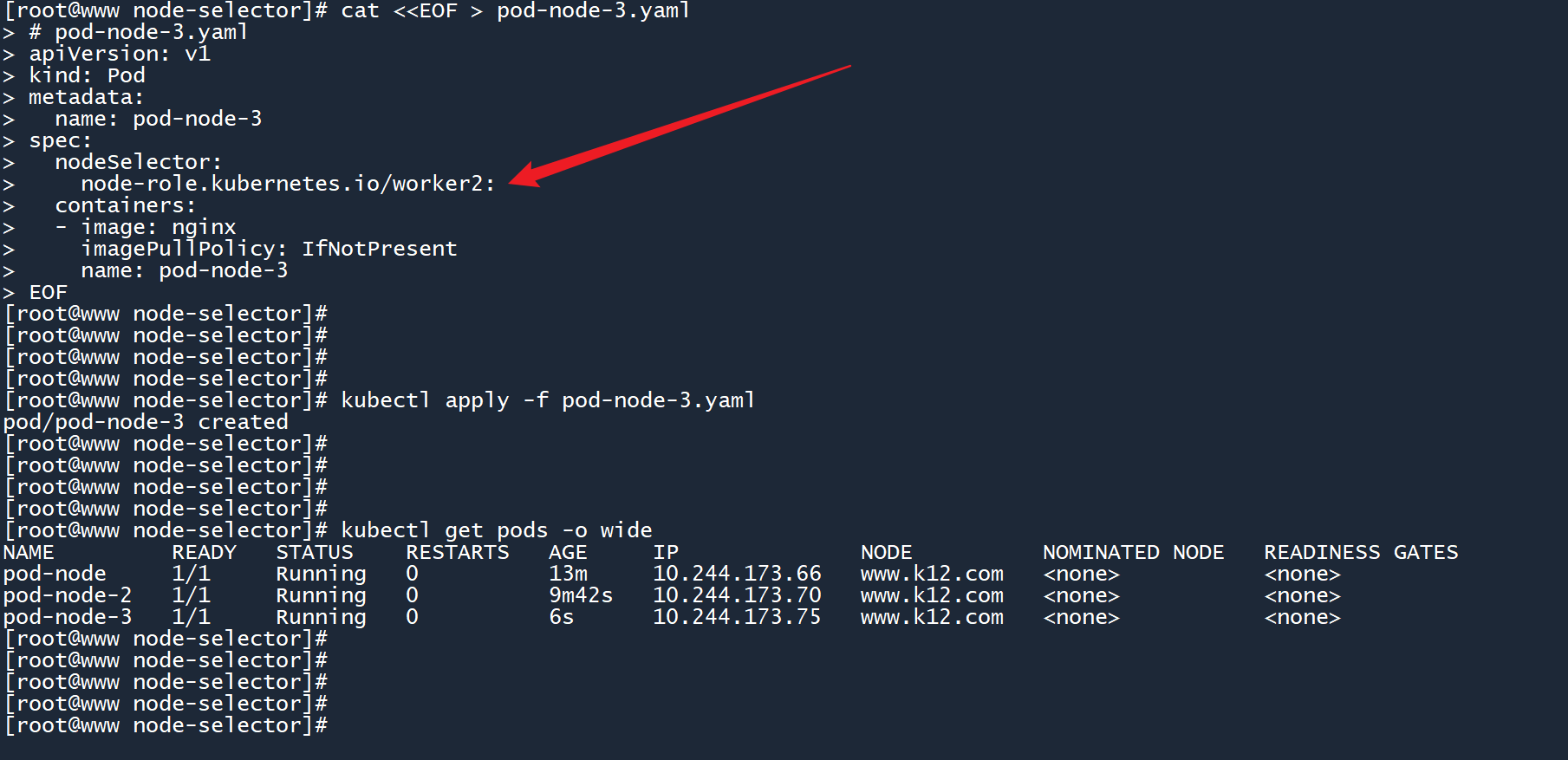

# pod-node-3.yaml
apiVersion: v1
kind: Pod
metadata:
  name: pod-node-3
spec:
  nodeSelector:
    node-role.kubernetes.io/worker2:        # 这里只设置了键, 值可以空着不写（分号一定要写）
    node-role.kubernetes.io/worker2: ""     # 这里提供了一个空字符串
  containers:
  - image: nginx
    imagePullPolicy: IfNotPresent
    name: pod-node-3

两种写法选一种即可，我这里演示第一种：空值。

创建 Pod 之后，这个 Pod 顺利运行了，并位于 worker02 节点上。

2.22.2 多个标签选择条件

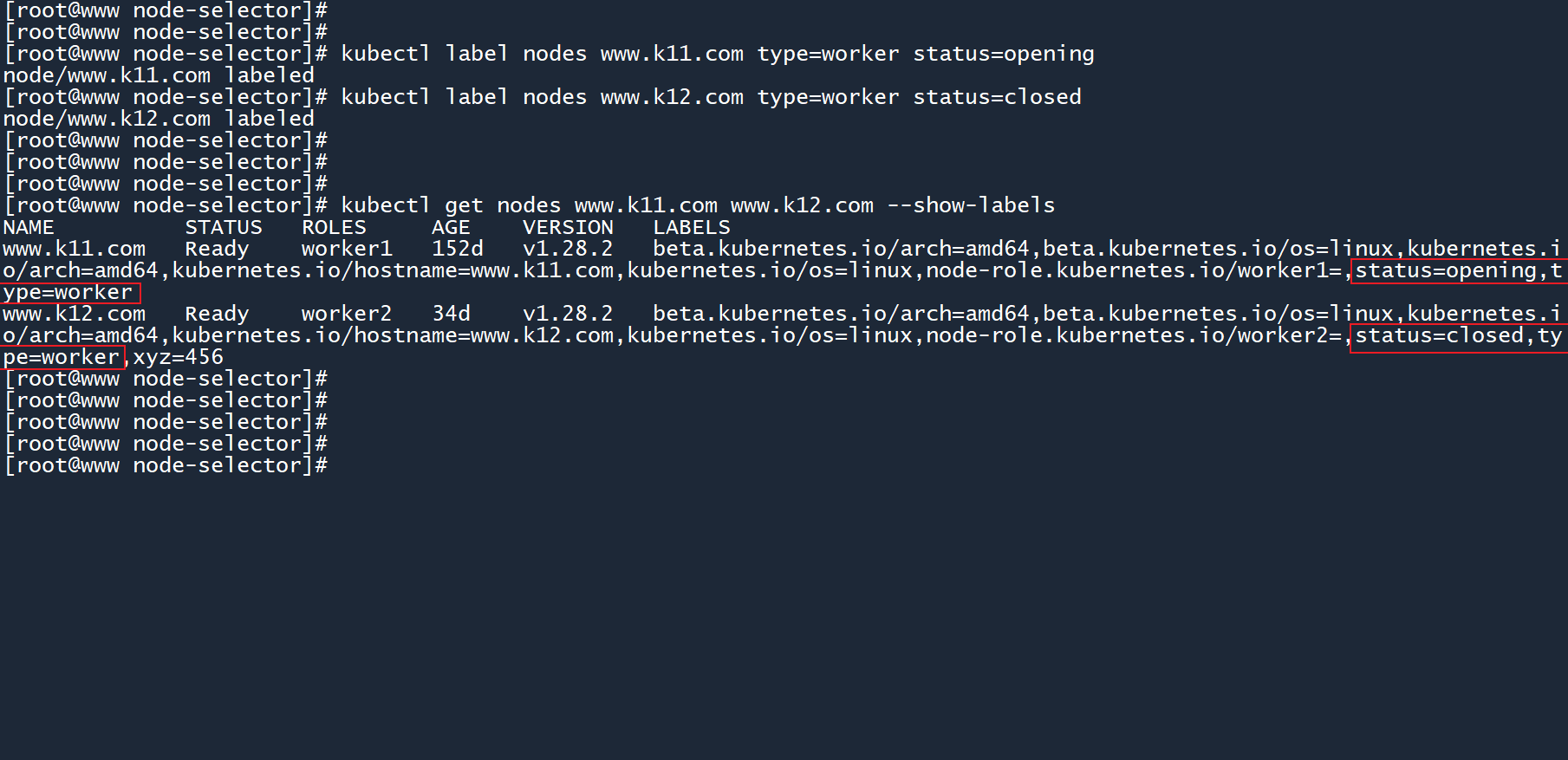

为两个工作节点设置标签，待会要用到。

kubectl label nodes www.k11.com type=worker status=opening
kubectl label nodes www.k12.com type=worker status=closed

创建以下 yaml 文件。

# pod-working.yaml
apiVersion: v1
kind: Pod
metadata:
  name: pod-working
spec:
  nodeSelector:
    type: worker
    status: opening
  containers:
  - image: nginx
    imagePullPolicy: IfNotPresent
    name: pod-working

这个 Pod 将被调度到指定的节点上运行，这个节点必须同时具有type=worker和status=opening两个标签。这些标签是 “且” 的关系，而满足这个条件的只有 worker01 节点。

# 创建这个 Pod

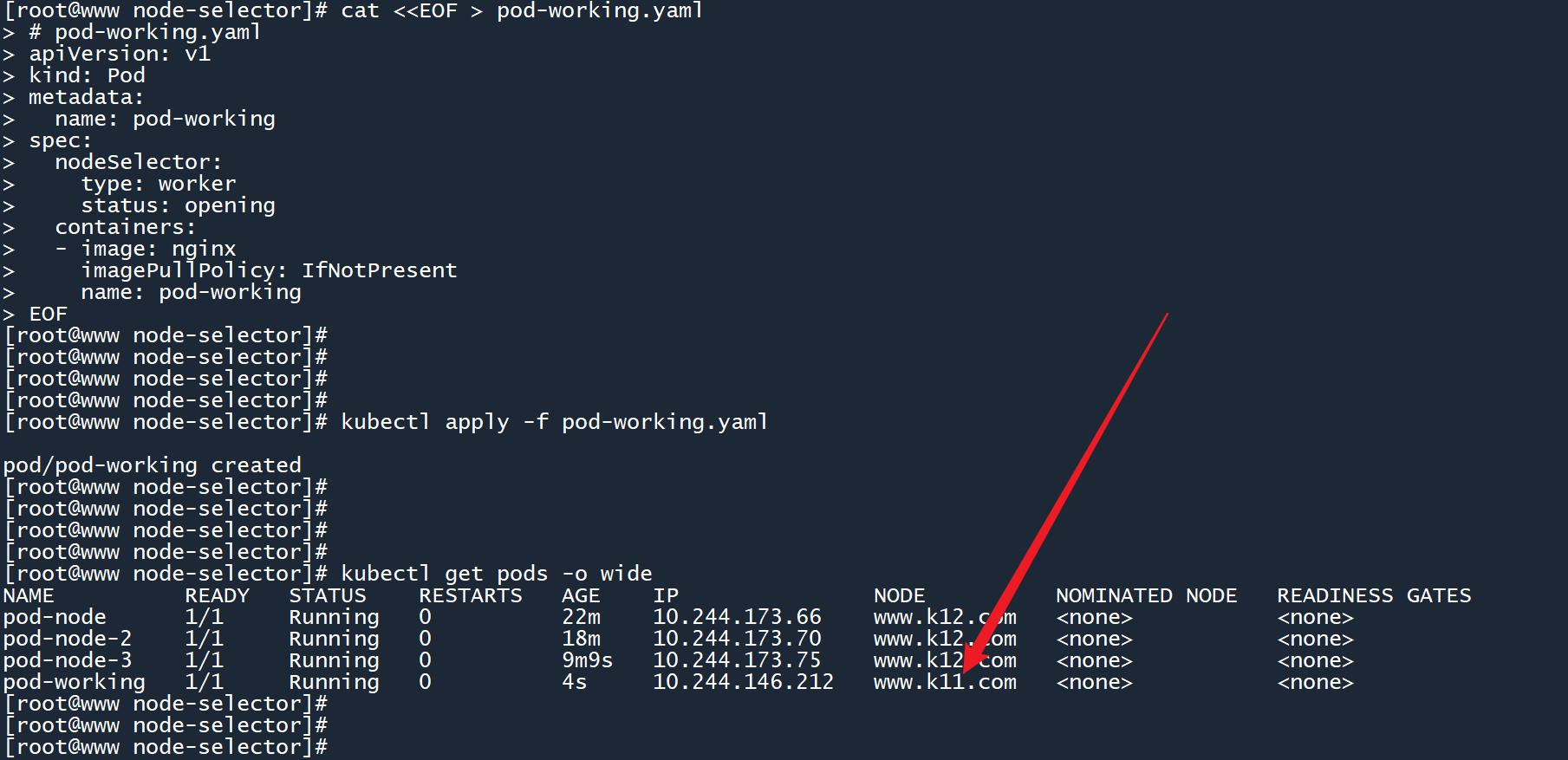

kubectl apply -f pod-working.yaml

和预期中想的一样，这个 Pod 被调度到了 worker01 节点上运行。

2.32.3 不满足条件的情况

和上一个 Pod 类似，但这次我将status: opening故意写成了status: open（少了 “ing”）。

# pod-notfound.yaml
apiVersion: v1
kind: Pod
metadata:
  name: pod-notfound
spec:
  nodeSelector:
    type: worker
    status: open
  containers:
  - image: nginx
    imagePullPolicy: IfNotPresent
    name: pod-notfound

节点必须同时拥有type=worker和status=open两个标签，这个 Pod 才能在其上运行。

但此时没有节点满足这个条件，如果创建这个 Pod 会发生什么？

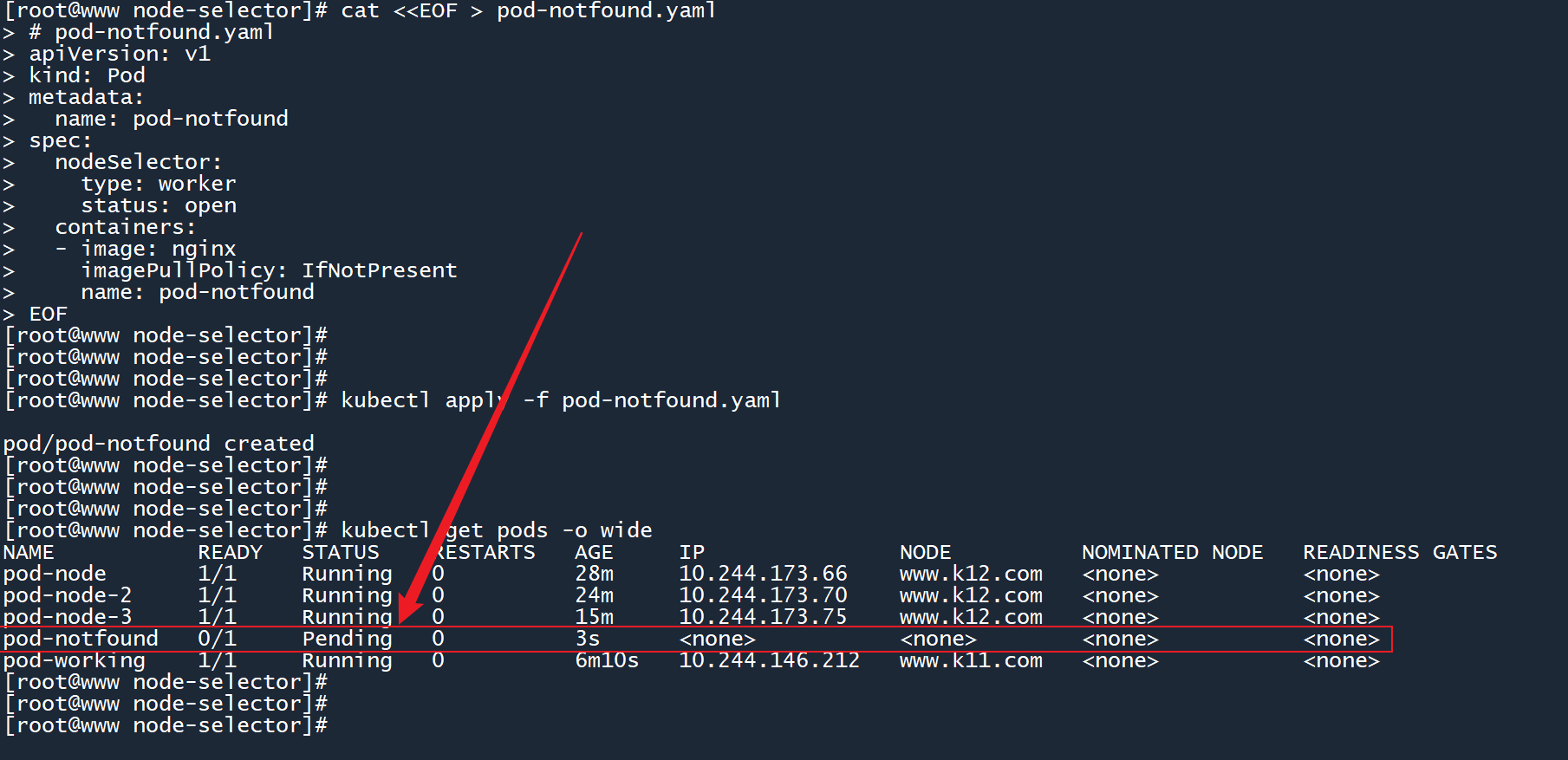

kubectl apply -f pod-notfound.yaml

可以看到 Pod 的状态一直停留在 “Pending”（等待中）。由于没有合适的节点，所以这个 Pod 会一直处于等待状态，直到出现符合条件的节点。

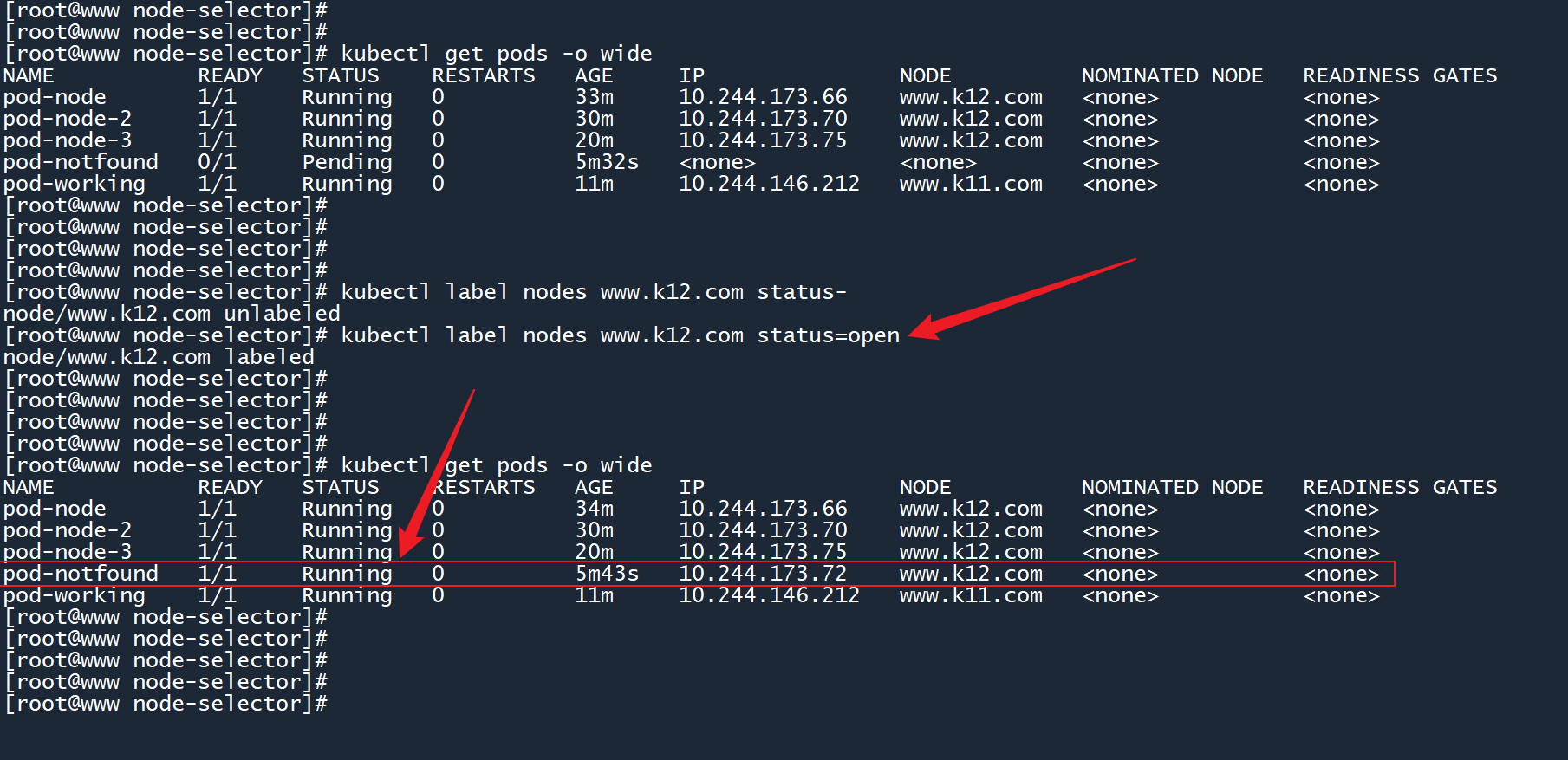

如果后续出现了合适的节点，则 Pod 的状态会转变为 “Running”，否则它将一直等待。

# 删除 worker02 原有的 status 标签
kubectl label nodes www.k12.com status-

# 为 worker02 设置新的 status 标签
kubectl label nodes www.k12.com status=open

标签键名不能重复使用，所以要删除原有标签，才能设置一个新的标签值。

2.42.4 多个满足条件的情况下

如果有多个节点都满足条件，例如 worker01 和 worker02 都拥有标签type=worker，这时候如果我这样写：

...
spec:
  nodeSelector:
    type: worker
...

两个节点都满足条件，这时候 k8s 就会回到最初的起点......通过算法智能调度 Pod，你可以理解为随机挑选一个节点。

但 k8s 通常会选择最空闲的那个节点，因为要平均每台机器上的 Pod 数量，以实现负载均衡。

所以，只有当集群内拥有大量节点时，nodeSelector才能发挥出最大的效果。

33. 节点注释（Annotations）

注释有点类似于标签，都可以为一个集群资源对象标注信息。

3.13.1 查看节点注释

可以通过describe列出节点的详细信息，在详细信息中可以找到节点的注释。

kubectl describe nodes

# 只列出一个节点的详细信息
kubectl describe nodes www.k10.com

# 同时列出多个节点的详细信息，通过 空格 来分隔节点名称
kubectl describe nodes www.k11.com www.k12.com

由于节点的详细信息过多，所以此处通过head命令截取前20行的内容。

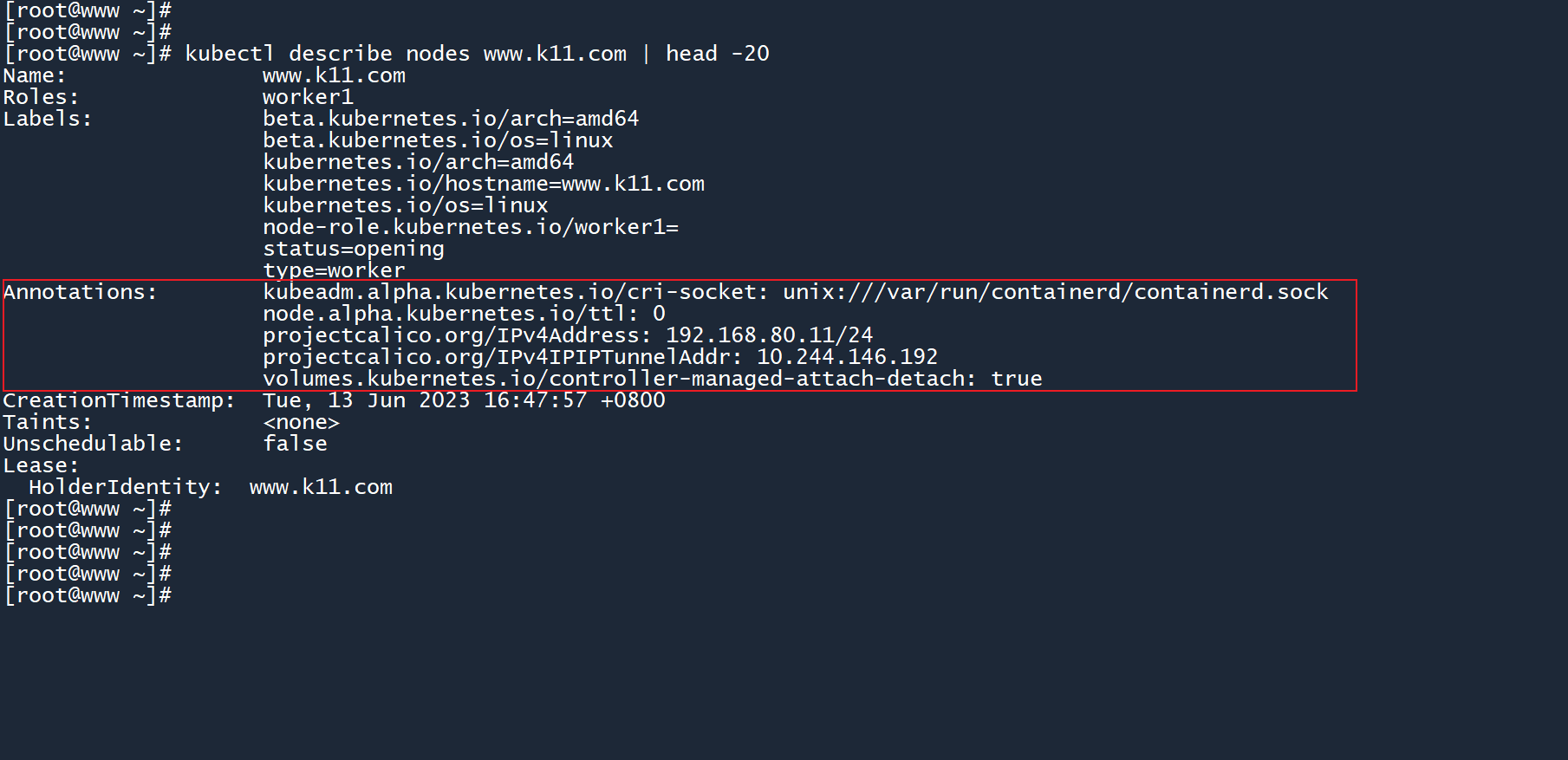

kubectl describe nodes www.k11.com | head -20

可以看到，注释记录了 worker01 节点的一些基本信息，例如该节点使用的容器运行时是 containerd，IP 地址是多少等等。

而在注释信息的上方，还列出了节点的所有标签。这些标签一行一个，可读性更高。

3.23.2 为节点设置注释

使用annotate为集群资源设置注释信息，语法和label是一样的。

kubectl annotate nodes <节点名称> <键>=<值>

# 多个注释信息通过 空格 来分隔
kubectl annotate nodes <节点名称> <键1>=<值1> <键2>=<值2> ...

# 通过 减号- 删除某个注释信息
kubectl annotate nodes <节点名称> <键>-

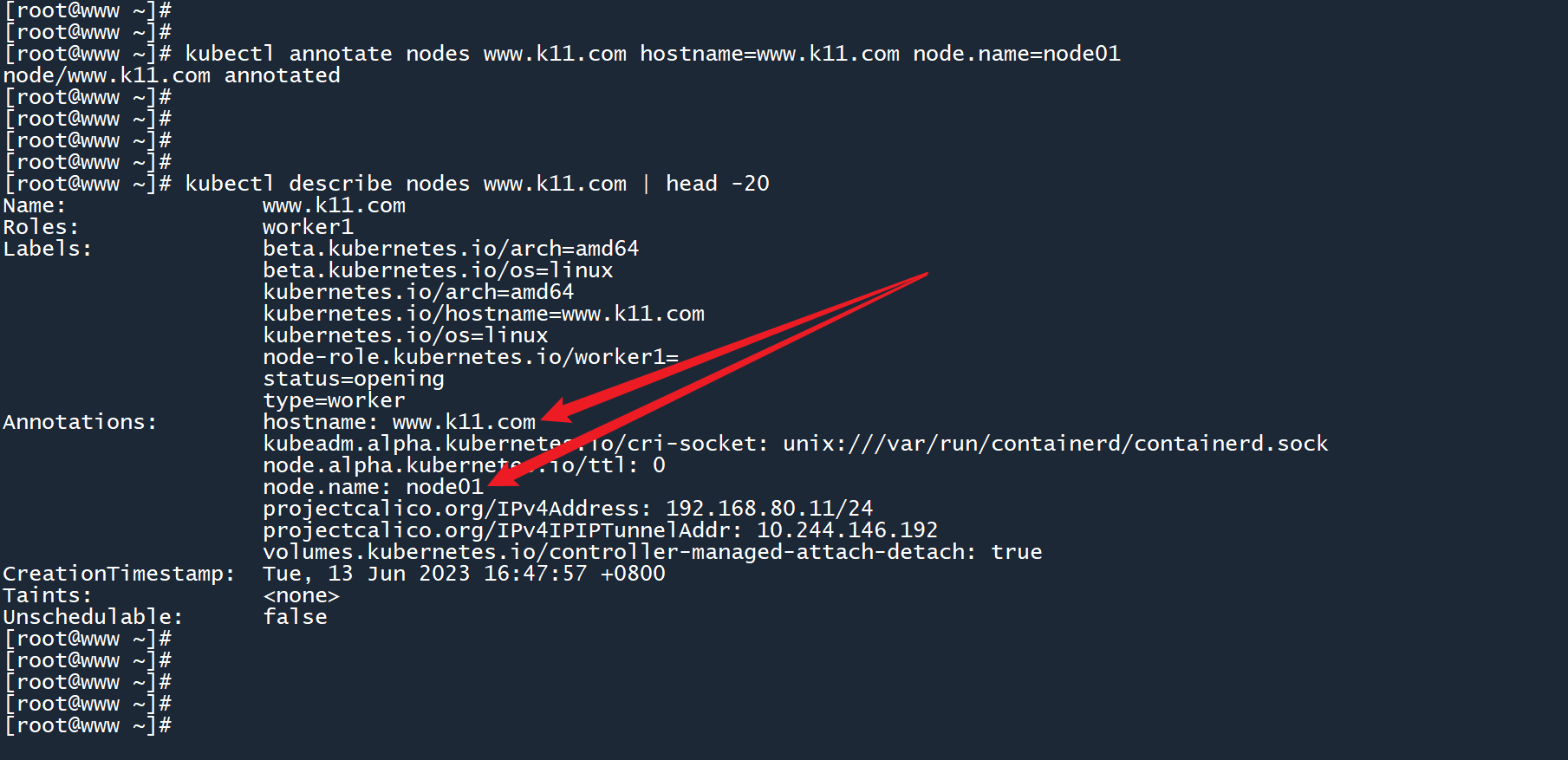

为 worker01 节点设置两个注释信息hostname=www.k11.com和node.name=worker01。

kubectl annotate nodes www.k11.com hostname=www.k11.com node.name=worker01

注释设置成功。

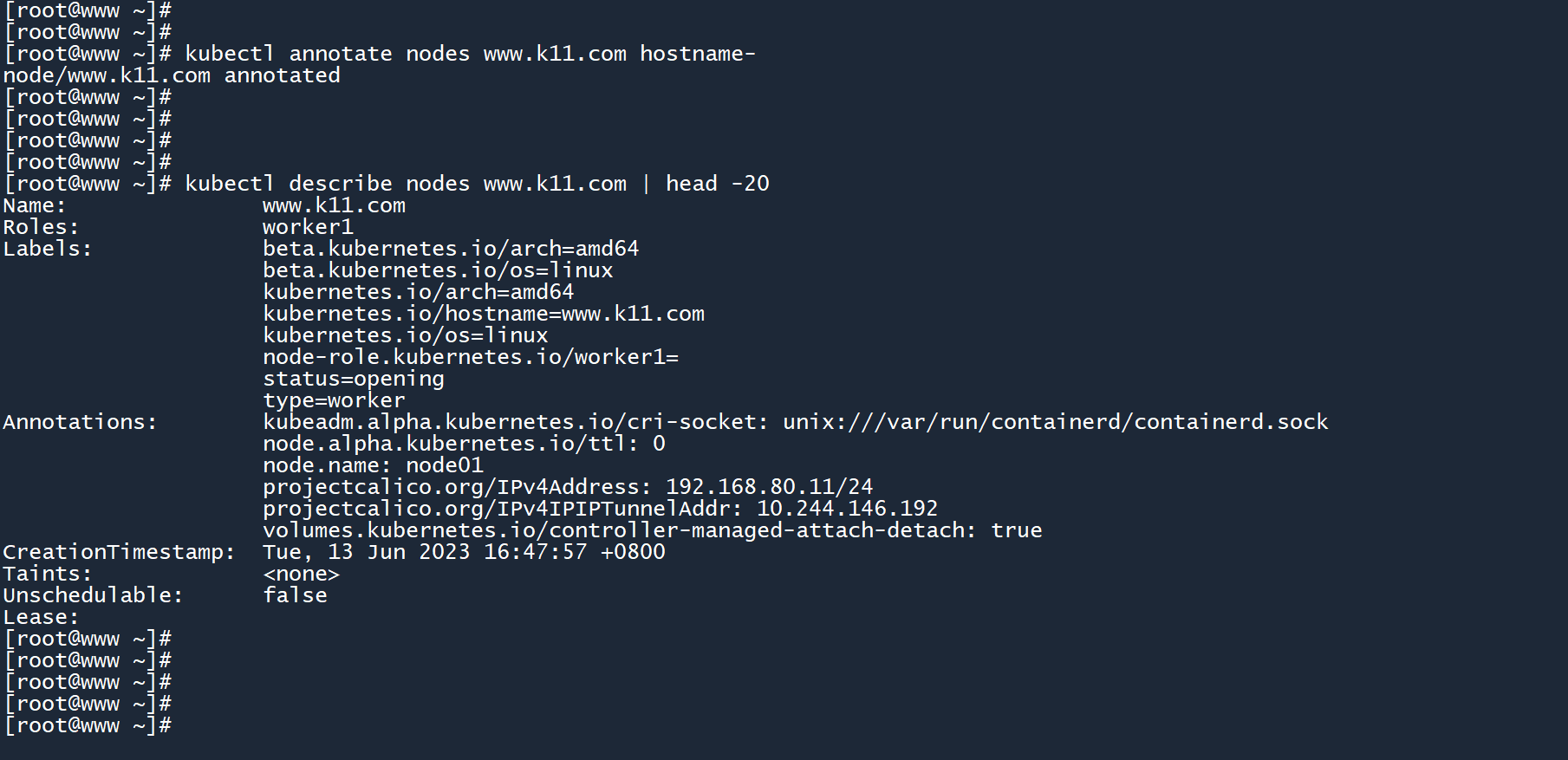

删除 worker01 的注释信息hostname。

kubectl annotate nodes www.k11.com hostname-

删除成功，已经看不到刚刚的那条注释了。

3.33.3 标签和注释的区别

（1）标签

标签可以用于标记某个集群资源，例如：

# 为一个 Pod 设置标签
kubectl label pods <Pod名称> <键>=<值>

# 为一个节点设置标签
kubectl label nodes <节点名称> <键>=<值>

然后，你可以通过get或describe查看这些标签：

kubectl get pods --show-labels
kubectl get nodes --show-labels

又或者，你可以针对这些标签，进行某些操作，例如：

# 列出具有标签 type=worker 的多个节点
kubectl get nodes -l type=worker

# 同时删除具有标签 abc=123 的多个 Pod
kubectl delete pods -l abc=123

甚至，你可以通过spec.nodeSelector字段来指定 Pod 的运行位置。

...
spec:
  nodeSelector:
    status: opening
...

总的来讲，你可以设置标签、查看标签、针对标签做一些操作。

（2）注释

你可以对一个集群资源设置注释、查看其注释，例如：

# 为一个 Pod 设置注释
kubectl annotate pods <Pod名称> <键>=<值>

# 查看 Pod 详细信息并在其中寻找注释
kubectl describe pods <Pod名称>

但注释也就仅限于查看了，你无法针对注释做一些特殊的操作。

我们来看看编程语言中的注释 (opens new window)：

• 注释就是对代码的解释和说明，其目的是让人们能够更加轻松地了解代码。
• 注释是编写程序时，写程序的人给一个语句、程序段、函数等的解释或提示，能提高程序代码的可读性。
• 注释只是为了提高可读性，不会被计算机编译。

k8s 中的注释和编程语言一样，只是用来看的，不会影响集群的运行。

笔记

k8s 中的注释：

• 注释就是对集群资源的解释和说明，其目的是让人们能够更加轻松地了解资源信息。
• 注释是创建集群资源时，创建者给一个资源对象的名称、环境、作用、使用方法等的解释或提示，能提高集群的可读性、可维护性。
• 注释只是为了提高可读性，不会被集群作用于任何方面。

44. 污点与容忍污点

举个例子，如果一栋房子存在污点（比如是个凶宅），一般买房的人都不会选择这栋房子。但是如果某个人可以容忍这个污点（接受凶宅），那他就可以买下这栋房子并且住进去。

在 k8s 中，如果一个节点存在污点，那么 Pod 就不会被调度到上面运行。但如果这个 Pod 可以容忍污点，那么它就可以在这个节点上运行。

什么？你说把污点藏起来，然后骗 Pod 进来？...... k8s 没那种东西。

4.14.1 污点（taint）

4.1.14.1.1 查看污点

和注释的查看方式一样，都需要通过describe列出节点详情，然后在其中寻找污点信息。

# 列出污点
kubectl describe nodes | grep Taint

# 列出节点角色 和 污点

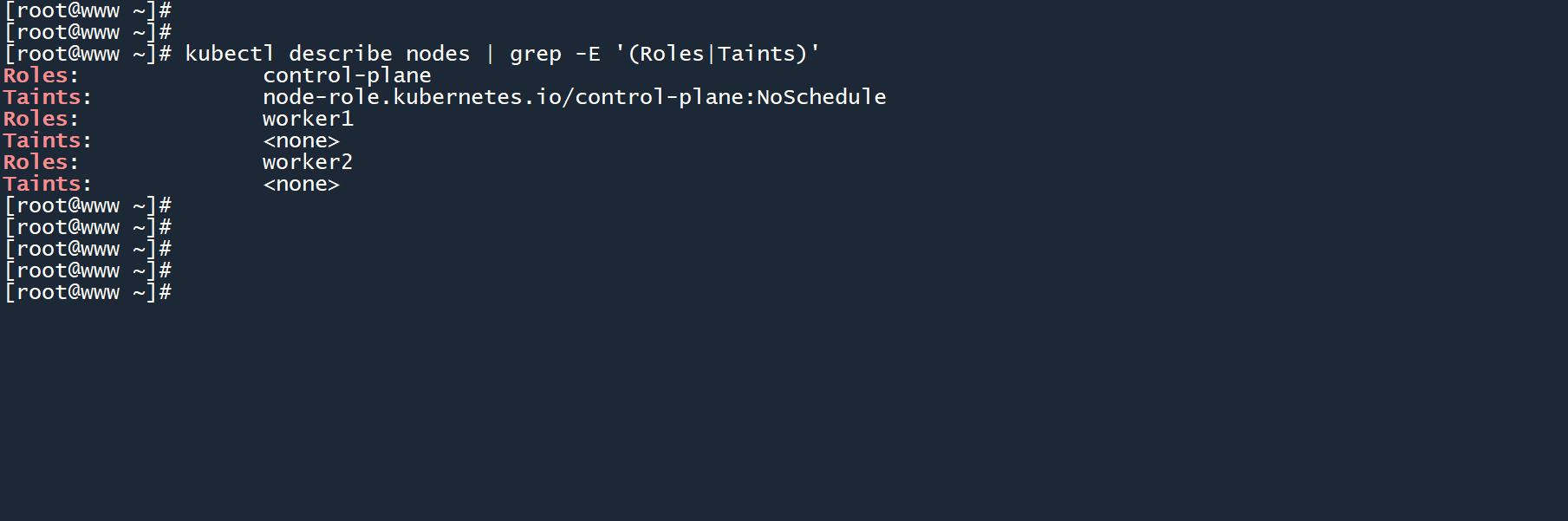

kubectl describe nodes | grep -E '(Roles|Taints)'

可以看到，master 节点拥有一个默认的污点node-role.kubernetes.io/control-plane:NoSchedule，而其他两个工作节点的污点默认为<none>（空，没有污点）。

由于 master 是控制节点，所以不应该在其上运行业务 Pod。通过为 master 设置污点，Pod 将会避开它，然后被调度到其他合适的工作节点上运行。

4.1.24.1.2 为节点设置污点

和标签 / 注释一样，污点也采用 “键值对” 的形式，但是污点的键值对具有一个额外属性。

kubectl taint nodes <节点名称> <键>=<值>:<效果>

# 同时设置多个污点，通过 空格 来分隔
kubectl taint nodes <节点名称> <键1>=<值1>:<效果1> <键2>=<值2>:<效果2> ...

在这条命令当中，你肯定注意到了 “效果” 这个东西，效果不能随意指定，它有三个可选的值：

• NoSchedule：后续新创建的 Pod 不会被调度到这个节点，该节点上现有的 Pod 继续运行。
• NoExecute：和 NoSchedule 类似，但是会影响节点上现有的 Pod。如果这些 Pod 可以容忍污点，则可以继续运行；如果这些 Pod 不能容忍污点，则会被驱逐到其他节点上运行。
• PreferNoSchedule：是 NoSchedule 的降级版本，控制平面在调度 Pod 的时候，会尽量避开这个节点，尽量不让 Pod 在该节点上运行。

在这三个可选值当中，最经常使用的是NoSchedule，因为你给一个节点设置污点，当然是不希望后续创建的 Pod 在其上运行啦。

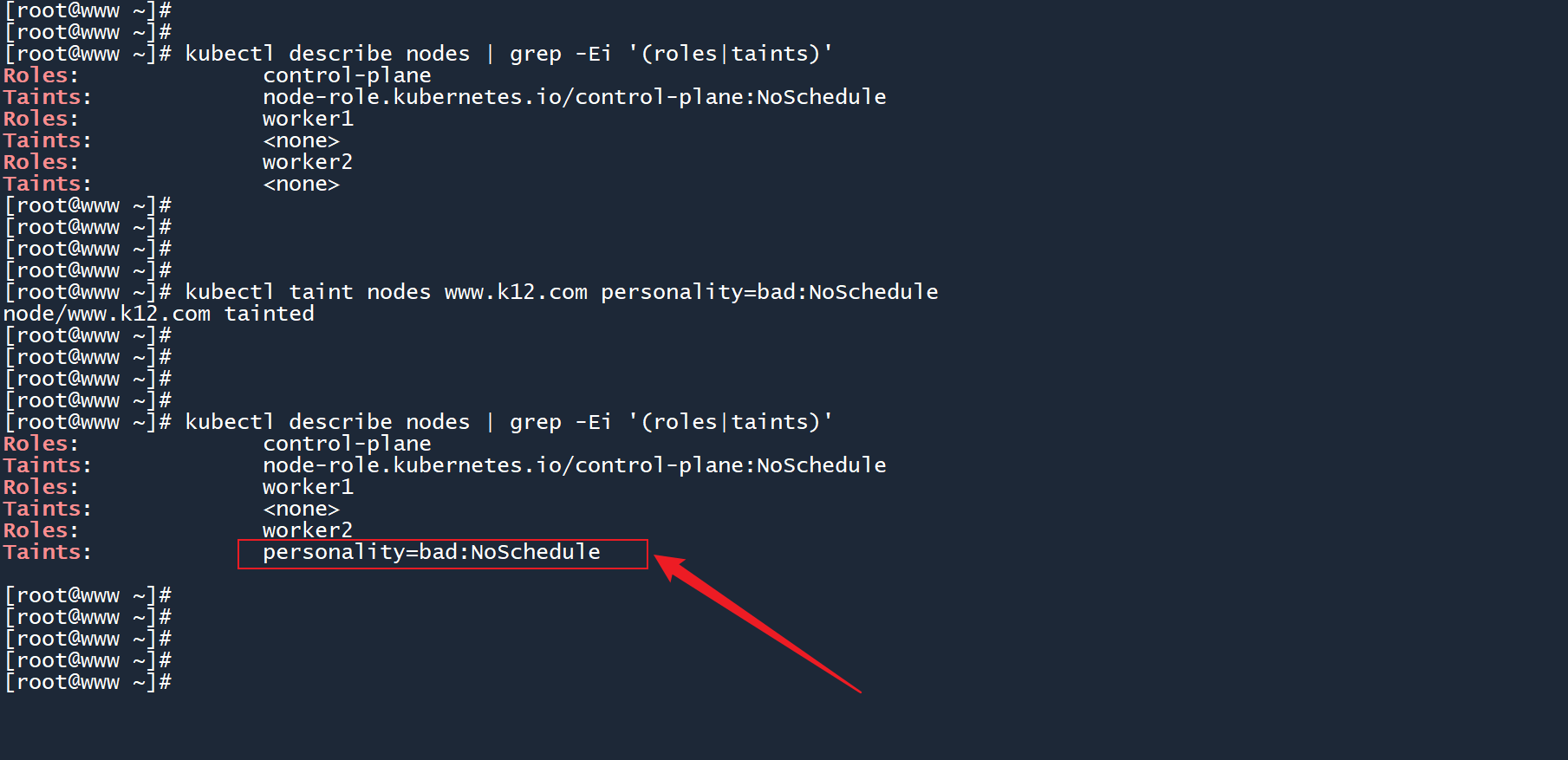

运行以下命令，为 worker02 节点设置污点personality=bad，效果是NoSchedule（不允许调度）。

kubectl taint nodes www.k12.com personality=bad:NoSchedule

污点设置成功。

在和 master 的污点进行比较时，你会发现 master 的污点格式是<键>:<效果>，和默认的角色标签一样，都是没有参数值的。

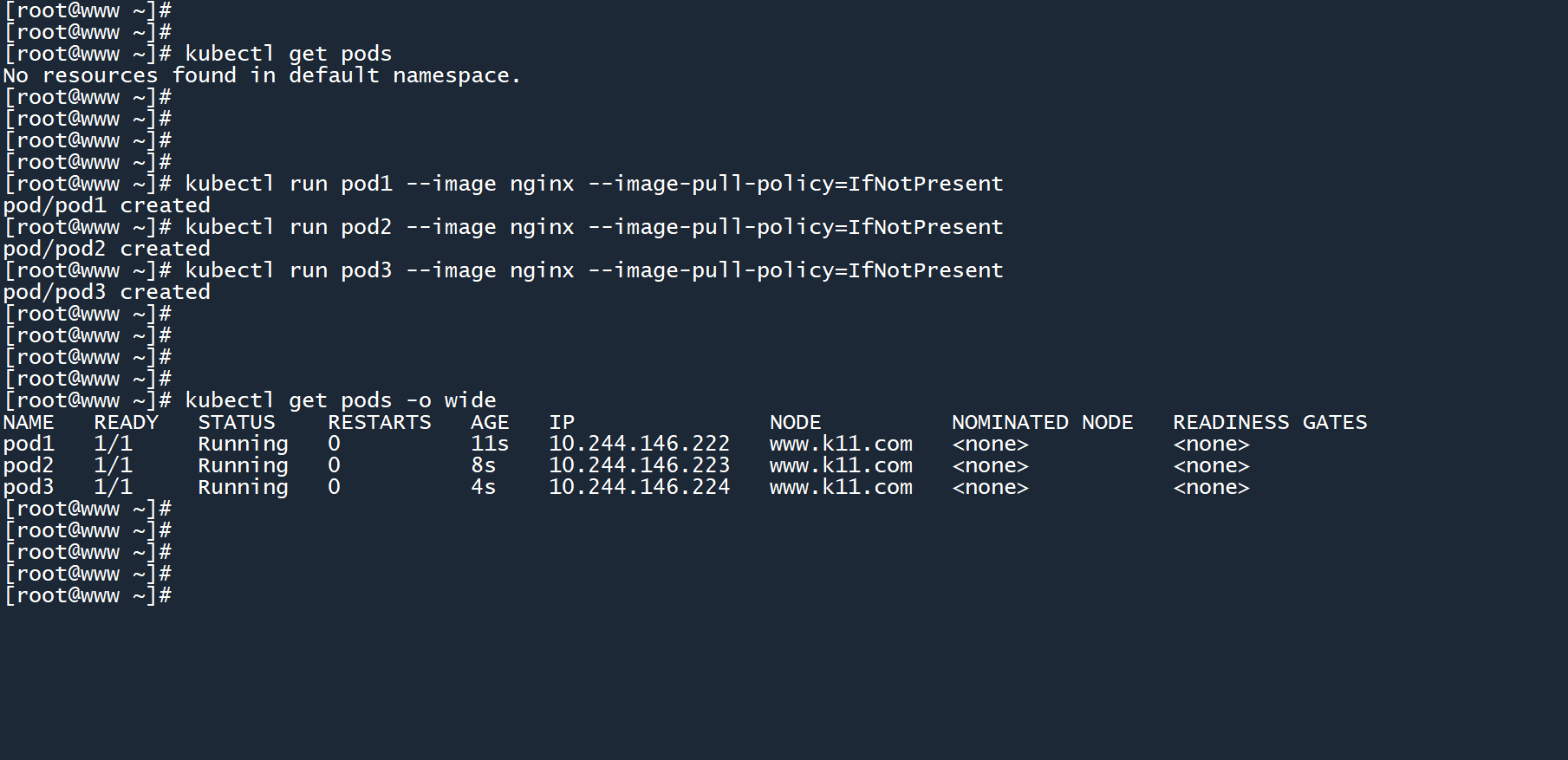

创建三个 Pod 测试下污点的效果：

kubectl run pod1 --image nginx --image-pull-policy=IfNotPresent
kubectl run pod2 --image nginx --image-pull-policy=IfNotPresent
kubectl run pod3 --image nginx --image-pull-policy=IfNotPresent

一般来讲，master 会平均地调度 Pod 到每个节点上。

但此时 worker02 拥有污点，所以创建的 Pod 全部跑到 worker01 上面去了。

4.1.34.1.3 删除污点

和标签 / 注释一样，可以通过减号-来删除污点。

kubectl taint nodes <节点名称> <键>-

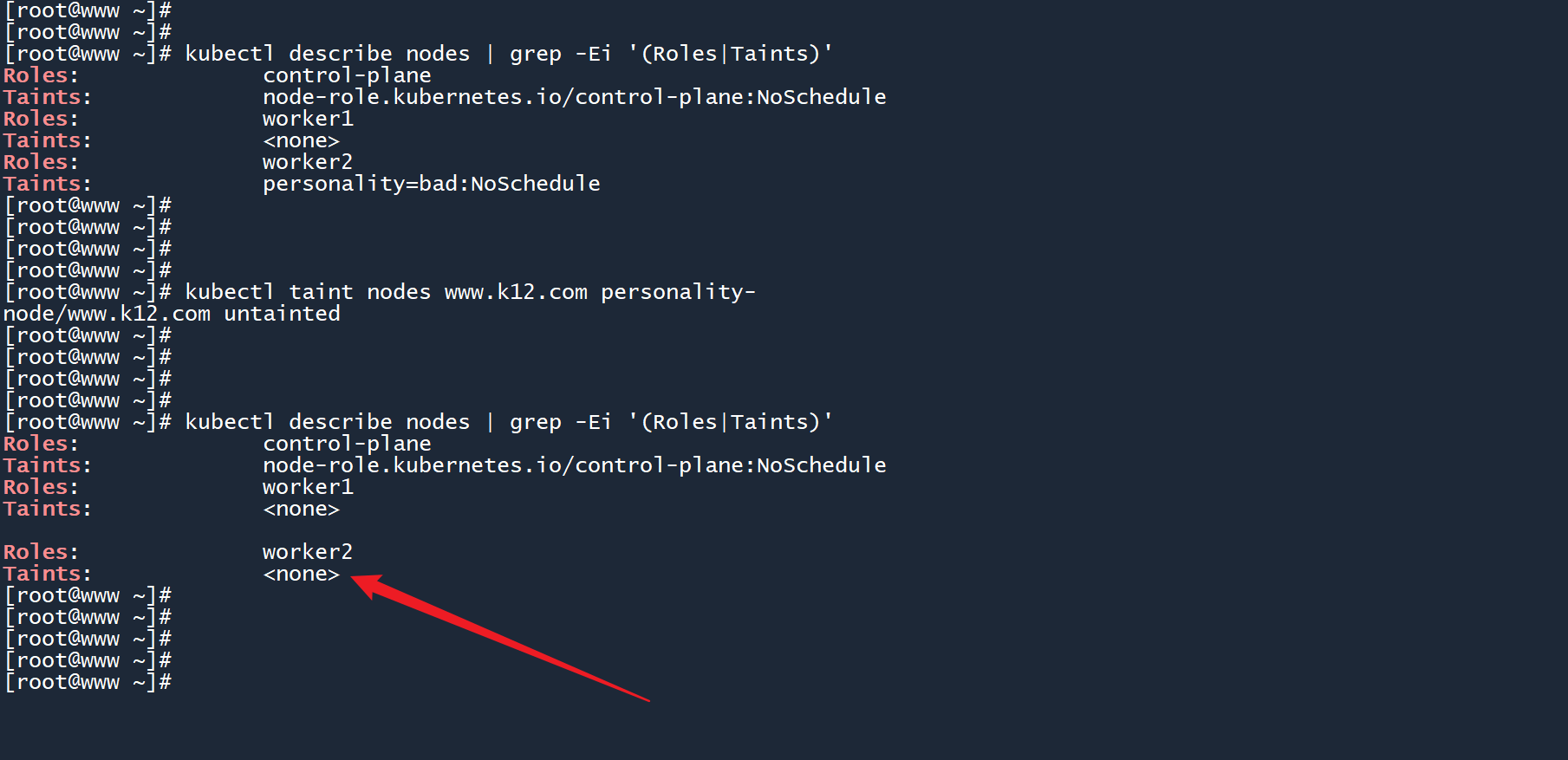

删除刚刚为 worker02 设置的污点。

kubectl taint nodes www.k12.com personality-

删除成功。

4.24.2 为Pod设置容忍污点（tolerations）

示例-1

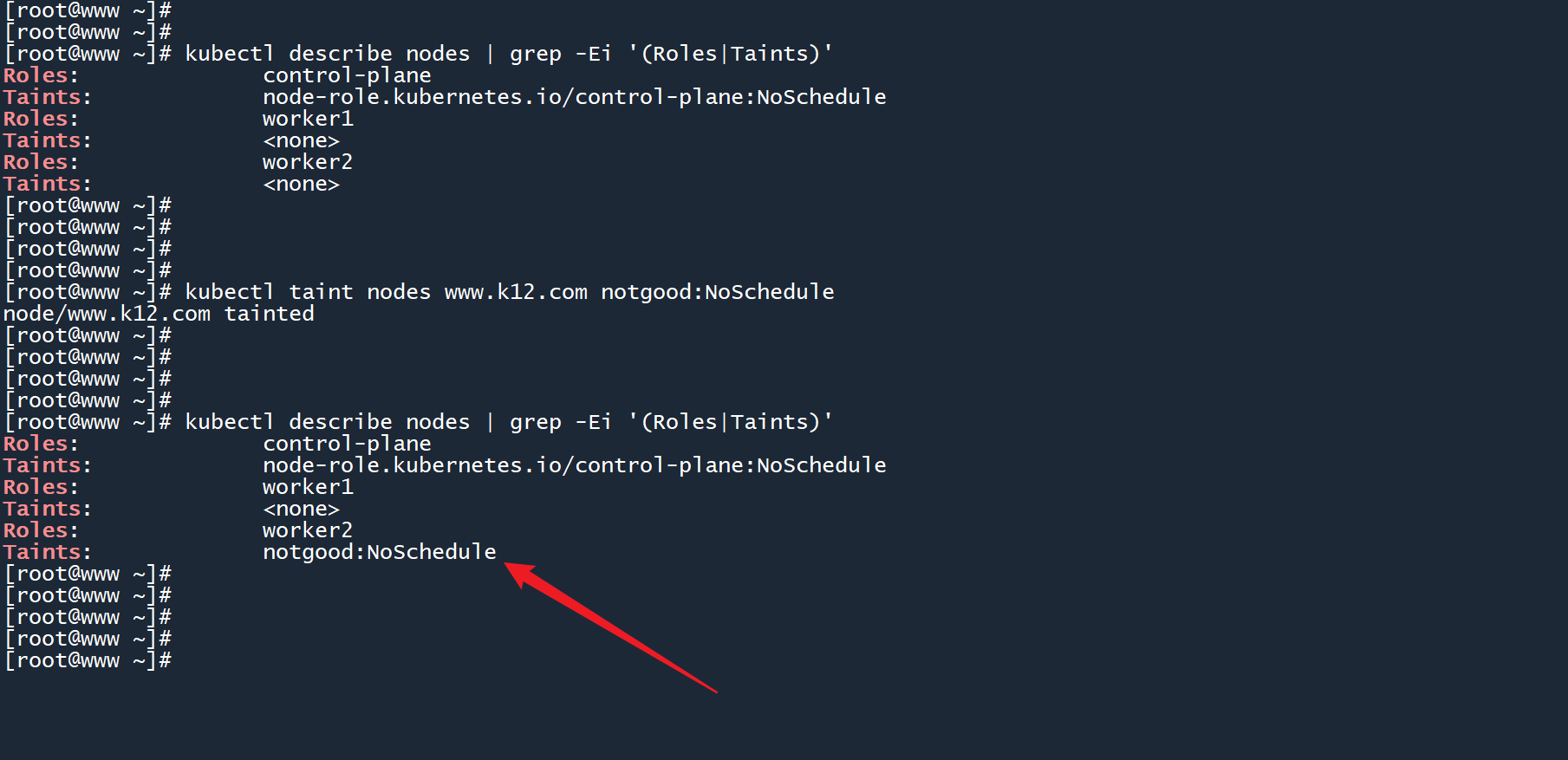

再为 worker02 设置一个污点，但这次我们不设置 “值”，只有键和效果：

kubectl taint nodes www.k12.com notgood:NoSchedule

设置成功。

创建以下 yaml 文件：

# pod-toler.yaml
apiVersion: v1
kind: Pod
metadata:
  name: pod-toler
spec:
  nodeSelector:
    kubernetes.io/hostname: www.k12.com
  containers:
  - image: nginx
    imagePullPolicy: IfNotPresent
    name: pod-toler

以上 Pod 通过nodeSelector字段指定运行节点为 www.k12.com。但此时该节点具有污点，当创建 Pod 之后，这个 Pod 能否正常运行？

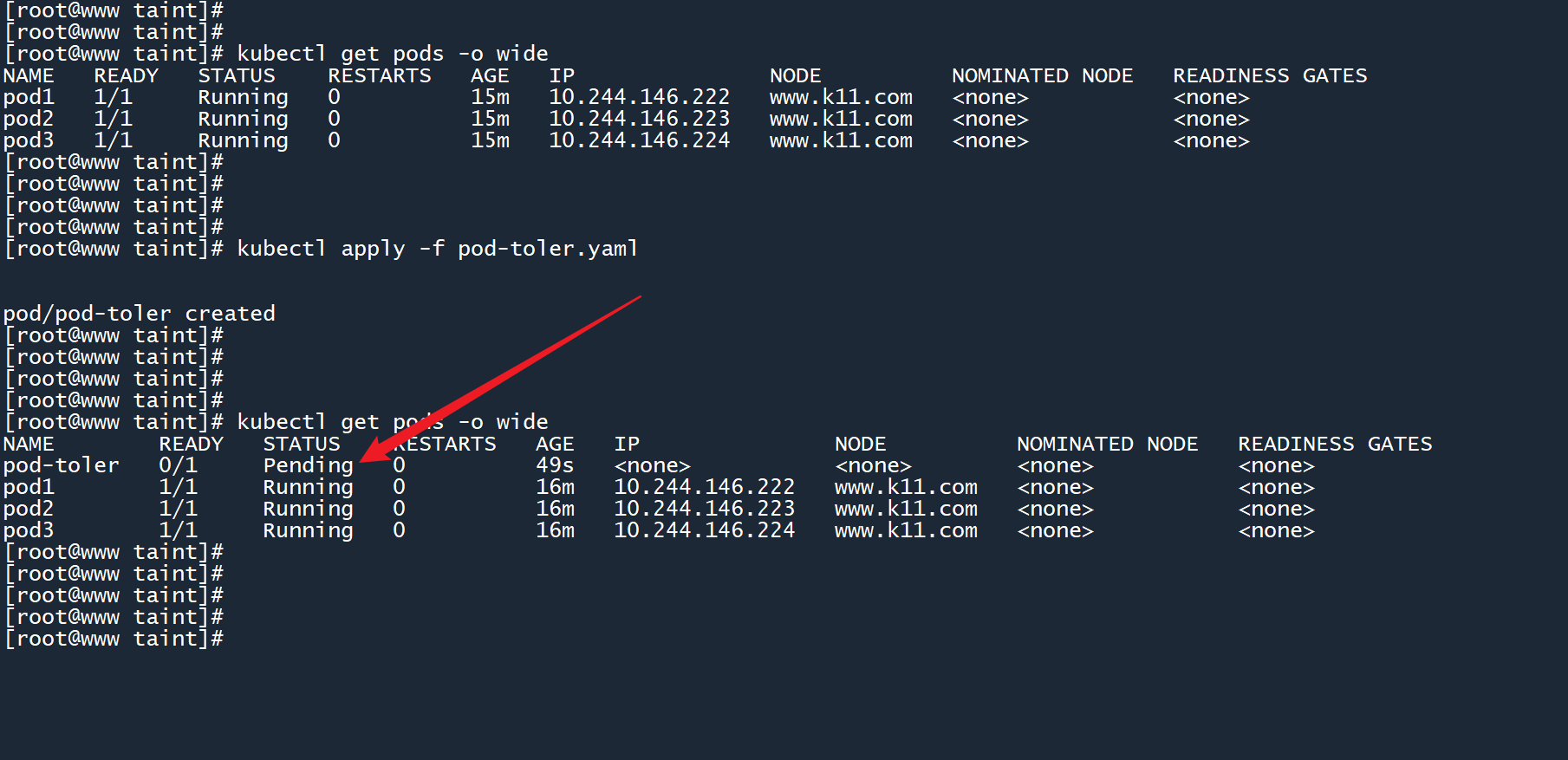

kubectl apply -f pod-toler.yaml

可想而知，虽然标签匹配，但是这个 Pod 无法容忍污点，状态会一直停留在 “Pending”（等待），直到出现一个合适的节点。

接下来，修改刚刚的 yaml 文件，在其中添加spec.tolerations字段：

# pod-toler.yaml
apiVersion: v1
kind: Pod
metadata:
  name: pod-toler
spec:
  nodeSelector:
    kubernetes.io/hostname: www.k12.com
  tolerations:
  - key: notgood
    effect: NoSchedule
    operator: Exists
  containers:
  - image: nginx
    imagePullPolicy: IfNotPresent
    name: pod-toler

在字段spec.tolerations中：

• key是要容忍污点的对应 “键”
• effect是这个 “键” 的对应 “效果”
• 这里operator被设置为Exists，意思是可以匹配任何 “值”，包括空值

修改文件之后，原先创建的 Pod 不用删除，可以使用apply重新应用文件，更新 Pod 属性和状态：

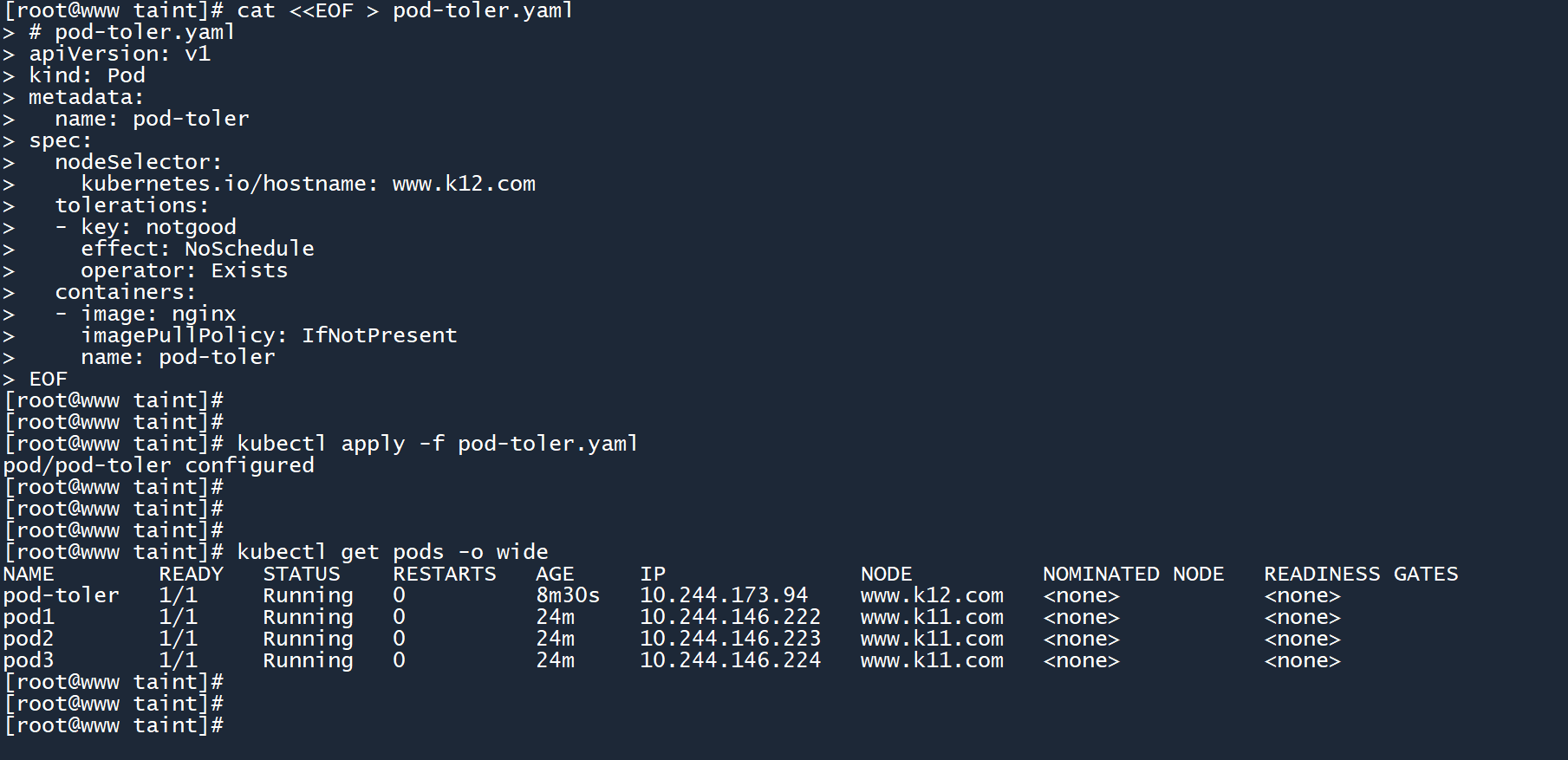

kubectl apply -f pod-toler.yaml

在重新应用文件之后，Pod 的属性得到了更新。现在它可以容忍污点，于是成功地在 worker02 节点上运行了。

删除这个 Pod：

kubectl delete -f pod-toler.yaml

注意

即使一个 Pod 可以容忍污点，但其不一定会在污点主机上运行，因为运行位置是由 master 随机调度的。

如果你想让 Pod 百分之百运行在污点主机上，那么除了配置容忍污点之外，还需要通过nodeSelector指定其运行位置。

示例-2

一个节点可以同时拥有多个污点。如果 Pod 想要在该节点上运行，就必须容忍其所有污点。

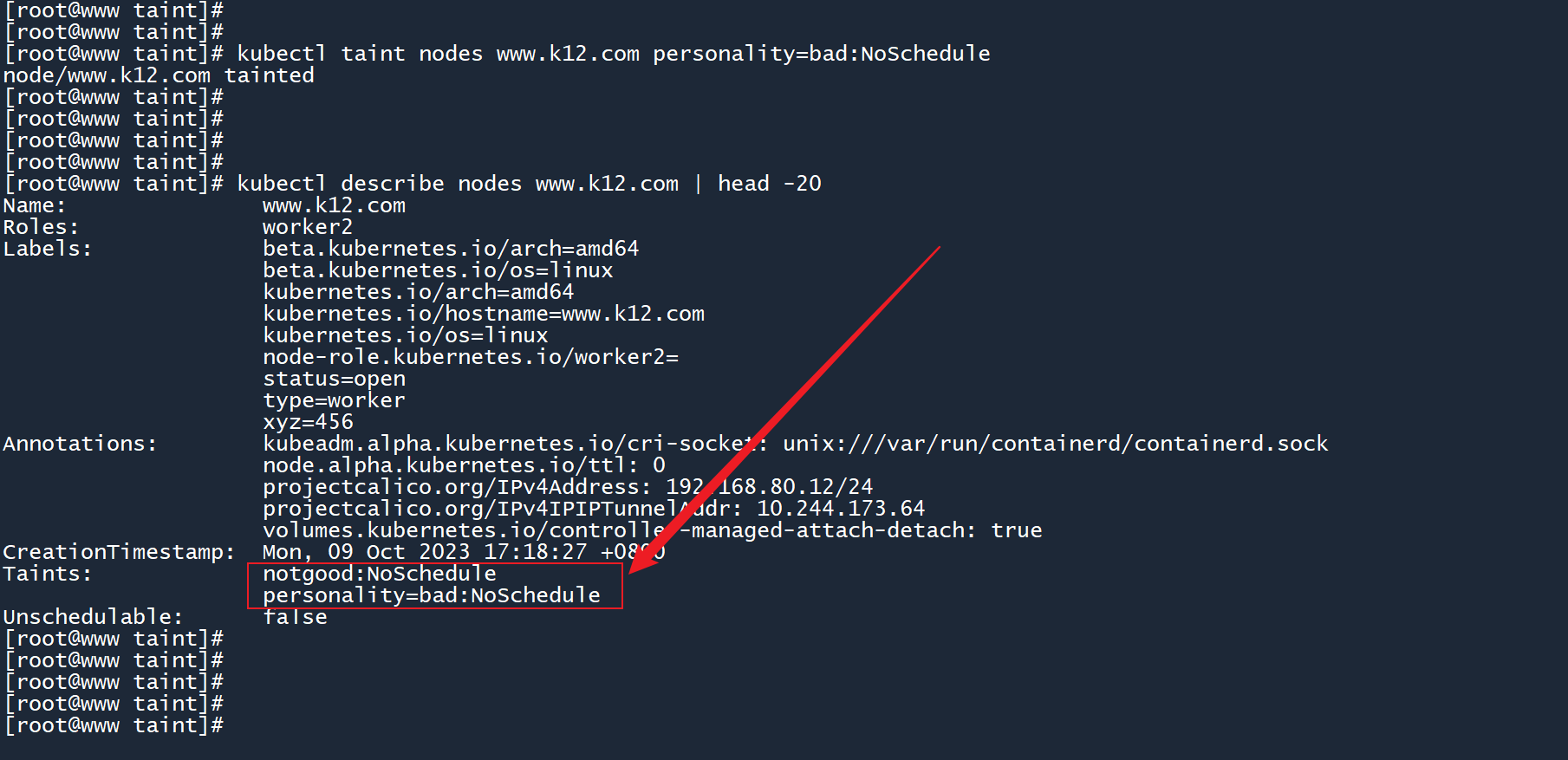

为 worker02 设置第二个污点，这次具有参数值：

kubectl taint nodes www.k12.com personality=bad:NoSchedule

设置成功，此时 worker02 同时具有两个污点。

创建以下 yaml 文件：

# pod-bad.yaml
apiVersion: v1
kind: Pod
metadata:
  name: pod-bad
spec:
  nodeSelector:
    kubernetes.io/hostname: www.k12.com
  tolerations:
  - key: "notgood"
    effect: "NoSchedule"
    operator: "Exists"
  - key: "personality"
    effect: "NoSchedule"
    operator: "Equal"
    value: "bad"
  containers:
  - image: nginx
    imagePullPolicy: IfNotPresent
    name: pod-bad

之前你可能就已经注意到了，spec.tolerations是一个数组，意味着它可以同时容忍多个污点。

• 第一个容忍的污点是notgood:NoSchedule，这和上一个示例相同，不在多讲。
• 第二个容忍的污点是personality=bad:NoSchedule。在这里operator被设置为了Equal，意思是存在参数值，并且value字段需要和污点中的值相等。

另外，这一次tolerations中的值都使用引号"包裹起来了，表示这是一个字符串，官方文档中推荐这样做。

创建这个 Pod：

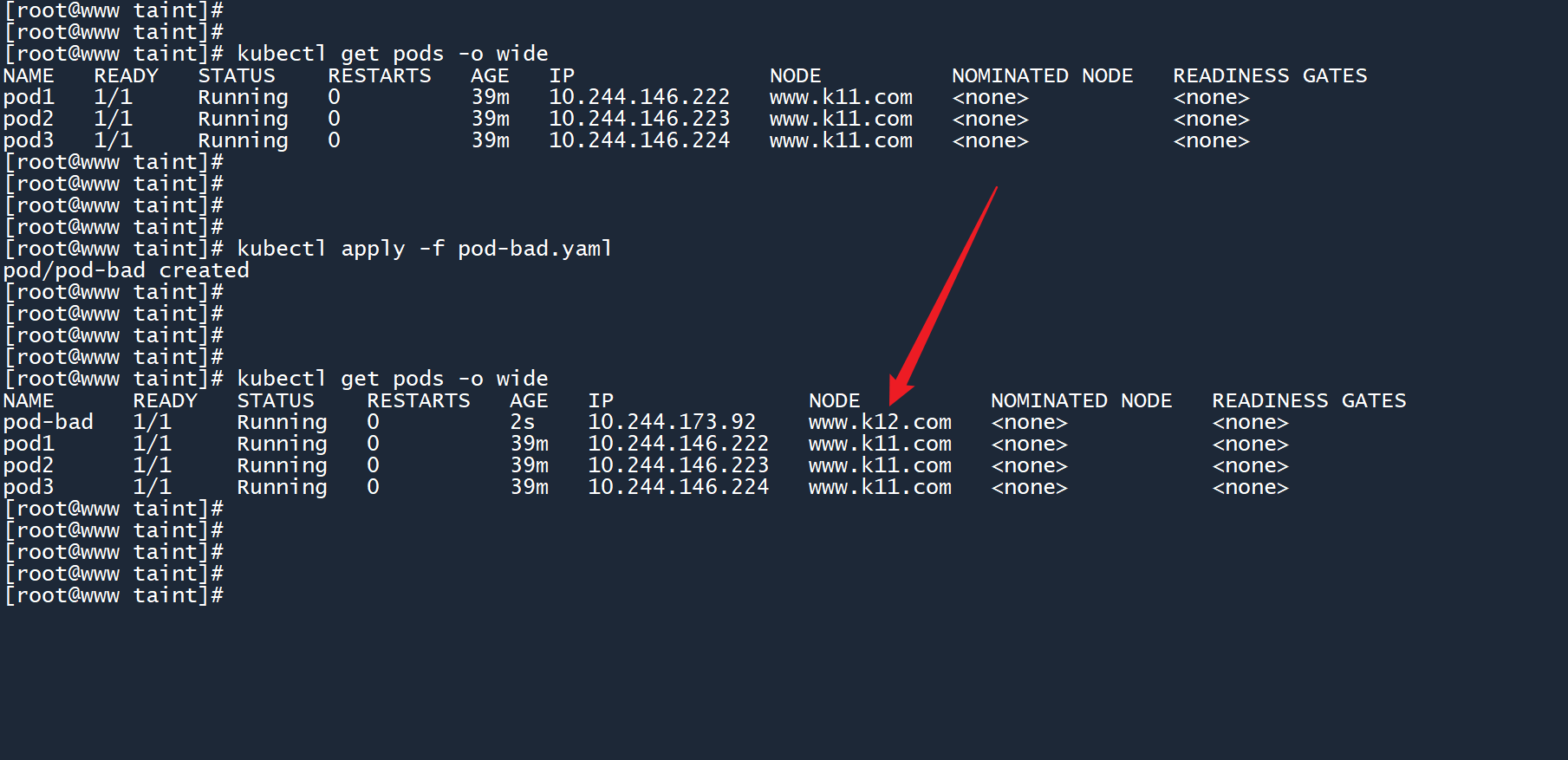

kubectl apply -f pod-bad.yaml

Pod 成功容忍了两个污点，并运行在了 worker02 节点上。

operator与空value

字段spec.tolerations.operator有两个可选的值：

• operator: Exists：没有value的情况下使用，可以匹配任何值，包括空值
• operator: Equal：有value的情况下使用，其值必须和污点中的值相同

在上面的示例中，这两个operator可选值我们都演示过。例如：

# 没有value的情况下
...
tolerations:
- key: "abc"
  effect: <对应效果>
  operator: "Exists"

还有：

# 有value的情况下
...
tolerations:
- key: "xyz"
  effect: <对应效果>
  operator: "Equal"
  value: 456

那如果，我即没有污点值（为空），又想将operator设置为Equal怎么办（叛逆）？很简单，只需要提供一个空字符串即可：

# Equal 并且无 value 的情况下
...
tolerations:
- key: "jkl"
  effect: <对应效果>
  operator: "Equal"
  value: ""

有关于污点的更多信息，你可以查阅官方文档。

学习更多

Kubernetes 文档-污点和容忍度 (opens new window)

最后，记得删除 worker02 节点上的所有污点，以免影响后续实验。

kubectl taint node www.k12.com notgood-
kubectl taint node www.k12.com personality-

55. 小结

本章学习了标签和注释的使用方法，并对它们做了一个区分。然后在 yaml 文件中为 Pod 指定了节点标签，以将 Pod 调度到特定的节点上运行。最后介绍了节点的污点，以及 Pod 的容忍污点。

通过本章的学习，并结合前面所学的内容，你应该掌握以下技能：

• 为节点或 Pod 设置、删除标签
• 为节点或 Pod 设置、删除注释
• 针对特定标签，进行批量的资源操作
• 调度 Pod 到指定的节点上运行
• 为节点设置、删除污点
• 使 Pod 容忍污点

如果你的状态不错，可以去练练手（练习题-5）。
